基于100kW模塊的全新FusionPower2.0數據中心供配電解決方案,實現“一柜一兆瓦”(單標準機柜可支持一兆瓦容量),相對于傳統并機端到端方案節省占地50%以上,有效幫助數據中心行業客戶減小供配電系統占地面積,提升數據中心業務設備空間使用率,提升收益,將有效幫助數據中心行業客戶“開源節流”。
在萬物互聯的智能時代,數據已成為智能世界的關鍵資源,而數據中心作為數據流轉樞紐和業務承載平臺,也成為全球數字經濟的重要基礎設施之一。隨著數據流量呈指數增長,數據中心設備功耗也在不斷攀升,綠色節能成為數據中心的關鍵課題,降低基礎設施能耗更成為當下數字時代最為迫切的需求。
數據中心對于供電穩定性有著極高的要求,因此需要配備UPS。而華為模塊化UPS效率高達97%,同比業界96%效率的UPS,全生命周期可節省能耗500萬度。華為智能模塊化數據中心相比于業界數據中心,全生命周期內可節省電量1000萬度。
在華為行業數字化轉型大會2020上,華為面向全球發布全新UPS功率模塊,單模塊功率密度達到100kW/3U,較業界主流水準提升了1倍。基于100kW模塊的全新FusionPower2.0數據中心供配電解決方案,實現“一柜一兆瓦”(單標準機柜可支持一兆瓦容量),相對于傳統并機端到端方案節省占地50%以上,有效幫助數據中心行業客戶減小供配電系統占地面積,提升數據中心業務設備空間使用率,提升收益,將有效幫助數據中心行業客戶“開源節流”。
100kW/3U,1柜1兆瓦,華為如何成就極致超高密?彪悍的性能背后,暗藏哪些硬核黑科技?全方位智能優化,華為如何引領UPS跨代升級?3月13日,華為舉辦了《超高密UPS模塊技術解密會》。華為數據中心能源全球營銷支持部部長韓冬為大家揭開超高密UPS模塊的神秘面紗,并通過實時連線華為團泊洼實驗室進行產品測試演示環節,包括產品的功率模塊熱插拔、智能化管理功能、功率模塊滿載情況下的溫升測試等測試項目。
1 新技術驅動下的數據中心供電趨勢
隨著AI、大數據、云計算、物聯網等技術的不斷發展,數據中心將變得更大型、更復雜。大數據,AI和IoT等ICT技術也更多的應用于數據中心,如智能機器人,人臉識別等實現更簡便智能的運維。
韓冬表示,云數據中心的趨勢是規模愈發增大,因?yàn)榭紤]設備投入、人員投入等影響總擁有成本(TCO)和投資回報率(ROI)的因素,在一定范圍內,數據中心規模越大,單柜的平均TCO就更小。邊緣數據中心的趨勢是數量提高,隨著5G時代來臨,用戶對體驗更完美的追求需要數據中心具有更好的體驗,更低的時延。
伴隨IT算力持續演進,CPU和服務器功率持續提升,數據中心必將向高密化發展。比如以華為AI服務器RH2288為例,單柜功率密度從4kW/rack提高至10kW/rack,這要求供電系統需要跟隨IT系統的功率密度提升速度。但是，傳統大型數據中心供配電系統仍存在可靠性低、能耗高、占地大、運維難等問題。
韓冬說,基于可用性及彈性擴容的模塊化供電是UPS市場的發展趨勢。除了模塊化的發展趨勢之外,匹配IT功率密度攀升,UPS功率密度持續演進,高功率密度也是UPS的發展趨勢?！皬氖畮啄昵暗囊还?00kW,到后來的數個模塊100kW,今天華為更進一步,做到了單模塊功率密度100kW/3U,這將引領數據中心供電到新的時代。”
2 華為100kWUPS功率模塊的三大優勢
功率模塊密度的提升就意味著整機密度的提升,100kW/3U帶來了1柜1兆瓦的高功率密度。未來IT負載將超過80%為AI負載,單位體積的負載密度持續增加,供電的高密能夠有效匹配負載密度的增加,為數據中心減少供電的占地,提升出柜率。
韓冬表示,要滿足高密,必須滿足三個要素,第一:體積小,第二,效率高,熱耗小,第三,散熱能力強。華為100kW UPS功率模塊在體積、熱耗、散熱等方面進行了創新設計。在體積方面,華為創新專利助力更小體積,打造刀片級功率模塊。比如“拓?fù)涑鼗睂＠?體積降低40%;磁集成專利,電感體積降低20%。
傳統拓?fù)渲蠥C/DC和充放電器DC/DC是分開回路,采用高頻率開關器件控制(0切換),所以DC/DC要做得很大,而華為拓?fù)涑鼗脑O(shè)計思路是DC/DC充電和整流拓?fù)鋸?fù)用。
磁集成就是減少整流逆變中電感的體積,通過該技術,可以將整流逆變中的電感體積降低20%?！皞鹘y(tǒng)的電感是分立式的,類似于吃火鍋時,我要同時吃清湯和紅油的,這個時候給你提供一個鴛鴦鍋,減少了體積,也同時滿足了要求。當然,我們的磁集成沒鴛鴦鍋這么簡單?！表n冬說。
在熱耗方面,華為100kWUPS功率模塊采用三電平于交錯并聯拓?fù)浼軜?gòu)、先進器件優化及數字控制技術降損耗。具體來說,傳統兩電平或者工頻機的6脈沖或12脈沖,已被證實器件損耗高,體積大,當前主流廠家的高頻UPS都采用三電平拓?fù)?成熟應用,可靠性高。
三電平技術優勢明顯,三電平拓?fù)銲GBT、二極管和電感兩端電壓只有兩電平的一半;耐壓低的IGBT和二極管具有更低的開關損耗和導通損耗;器件數量合適,綜合損耗低。而采用拓?fù)涞慕诲e(cuò)并聯技術,可以進一步降低功率器件紋波和損耗,減少濾波電器件的體積和損耗。交錯并聯技術可以降低IGBT和二極管的紋波電流,從而降低器件損耗;減少濾波電感及電容的損耗、數量和體積,降低濾波器件損耗。
韓冬說,半導體部件(IGBT、二極管、晶閘管)和電感的損耗占比最高,可優化部件損耗提高效率。華為采用第五代低損耗技術IGBT,導通/開關損耗降低20%;采用SIC(碳化硅)二極管實現零開關損耗;電感采用專利磁芯,銅損和磁損降低10%。此外,華為風扇轉速無級調速,與負載率完美匹配,實現最優化降損,而先進數字及通信技術保障模塊均流,達到良好的一致性。
在散熱方面,華為UPS通過優異的散熱設計,保障了系統強大的散熱能力,可在40℃長期不降額工作。華為UPS通過先進的計算流體動力學軟件進行仿真,預測器件、單板和系統的風速及溫度場,給出合理的布局、風道及風扇選型方案,指導PCB和結構設計,然后不斷通過實驗驗證、優化,得到最優的散熱方案。仿真平臺避免了傳統熱設計中人工預估、驗證、修改、再驗證這樣效率低下,只能得到一個可接受的結果而非最優效果的設計方式。
其中多物理場仿真平臺,精度較業界水平高30%。通過整流溫升仿真、逆變溫升仿真,基于三大場(電磁場(電磁兼容,信號完整性)、溫度場(風量,風速,溫升)、應力場(電氣應力,機械應力))仿真的高計算能力仿真技術,力求在各種約束條件下,輔助系統和模塊的最優布局。而高精Mockup仿真,指導精準散熱設計,借助部件(芯片,半導體)內部建模,實現IGBT內部晶元的精確熱流密度設計。
為了增強散熱效果,華為通過系統和部件極致設計及布局實現超強散熱能力。在散熱器上設置波紋,增強對流散熱系數,散熱能力可提升10%。而通過風扇與風道合理匹配,精細化風量控制等措施,風扇的散熱能效比得到了大幅提升。華為通過“海洋式”溫度采樣與數據運算,多點無死角調控散熱;器件全覆蓋全工況測試,IGBT、電感、二極管和母線電容溫度裕量大。
3 華為助力數據中心行業客戶“開源節流”
華為100kW UPS功率模塊，將有效幫助數據中心行業客戶“開源節流”:通過高密化的設計，F(xiàn)usionPower2.0數據中心供配電解決方案1200kVA的系統只需12個功率模塊，實現“一柜一兆瓦”，考慮UPS輸入輸出配電，端到端系統方案從8柜減少為4柜，節省占地超過50%。對于ISP行業，更多的業務空間意味著更高的收入，以部署10套1200kVA的華為Fusion Power2.0系統為例，可節約40柜位空間，每年幫助ISP客戶增加400萬元人民幣的收入。
FusionPower2.0相比于業界傳統600k兩并機方案功率密度可提升50%,考慮輸入輸出配電的工況,業界傳統需要2個輸入柜,4個UPS柜以及兩個輸出柜,而FusionPower1200kVA方案只需要一個輸入柜,一個輸出柜即可,8柜變4柜。
FusionPower 1200kVA機型的寬度僅1600mm,相比于主流機型,占地減少50%,同時對維護空間要求更低。FusionPower系統效率高達97%,1%效率提升生命周期節省電費40多萬。FusionPower通過對關鍵部件的冗余設計可實現無單點故障,冗余部件還支持熱插拔,可以非常便捷的更換維護,相比于傳統塔機必須下電維護,功率單元無冗余,以及整機運維等設計,模塊化UPS具有更高的可靠性。此外,FusionPower iPower全鏈路監控,變被動為主動AI預測性維護。
FusionPower最大易用性,來源于模塊化。模塊化第一個優勢是易擴容,擴容平穩,無斷電風險,只需提前預留好配電即可。模塊化第二個優勢是易維護。任何設備不可能不壞,所以我們可靠性設計的原則是最好不出問題,出了問題不要影響業務，影響了業務能夠快速恢復。出了問題能夠快速修復即使易用性的問題，也是可靠性的問題。
對于模塊化UPS模塊故障,只需要取出故障模塊更換即可,只要維護人員經過簡單的培訓就可以進行維護,不像傳統塔式UPS必須由廠家專門的技術人員維護。華為的模塊化UPS另一個優勢是,除了功率單元可以熱插拔外,還盡可能擴大模塊化的范圍,比如能源控制單元和旁路模塊都支持熱插拔,5min即可完成在線維護。
2012年華為開始推模塊化,隨著鋰電“風口”的來臨,華為又推出了智能鋰電解決方案。作為UPS的最佳伴侶,未來華為將從單純的提供UPS部件向同時為客戶提供UPS和智能鋰電一體化解決方案。

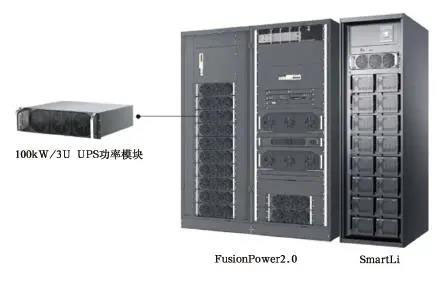

極致高密FusionPower2.0聯合華為高能量密度SmartLi智能鋰電,相對于傳統供電方案，考慮前后維護空間，實際節省占地面積超過50%。同時，整體解決方案全模塊化設計，支持插拔式維護，SmartLi獨有的主動均流技術，支持新舊電池組混并，聯合華為FusionPower模塊化UPS可實現真正的在線功率和備電的分期擴容。比如第一期為600kW負載10min備電部署1.2MW框架和6個100kW功率模塊,配套6個空鋰電柜,其中3個配置鋰電池模塊,另外三個連接好線纜。第二期擴容至1200kW,10min備電,只需要增加6個100kW功率模塊和剩余3個柜的鋰電池模塊即可。
SmartLi采用業界安全環保的磷酸鐵鋰電芯,熱失控不起火,智能均壓控制技術,確保單電池模塊故障系統可正常運行,保證系統可靠性。通過自帶的三維立體防護BMS(Battery Management System)電池管理系統,保障鋰電可靠性,配合華為FusionPower和智能網管可有效降低OPEX。
華為將繼續深耕智能化，采用更多的AI技術，在聲音識別、圖像識別等手段上創新，通過智能化手段提升運維效率和供電系統可靠性。除了部件的模塊化，華為在今年還將推出更加融合、更加智能的電力模塊解決方案，為客戶提供一個端到端的一體化供配電解決方案。
韓冬表示:“得益于強大的技術實力與電源行業的豐富經驗,華為持續投入研發創新,突破更高功率密度,從未止步,滿足云時代的大型數據中心對供電極簡架構、極高可靠、極簡運維的新需求,幫助客戶快速完成數字化轉型?！?
（來源：《數據中心建設+》雜志）
