中國儲能網訊：9月24—26日，由中國化學與物理電源行業協會聯合200余家機構共同支持的第十屆中國國際儲能大會在深圳鵬瑞萊佛士酒店召開。此次大會主題是“共建儲能生態鏈，開啟應用新時代”。 來自行業主管機構、國內外駐華機構、科研單位、電網企業、發電企業、系統集成商、金融機構等不同領域的1621人參加了本屆大會。本次大會由中國化學與物理電源行業協會儲能應用分會、中國科學院電工研究所儲能技術組和中國儲能網聯合承辦。
在24日下午的“儲能電站規劃與設計”專場，中國電力工程顧問集團西北電力設計院有限公司電控工程技術部高級工程師魏遠分享了主題報告《電化學儲能項目設計實踐》。會務組對發言人的演講速記做了梳理，方便大家會后交流、學習，以下是速記全文：
魏遠：各位同行，各位專家，大家下午好！
我來自中國電力工程顧問集團西北電力設計院有限公司，很高興有這次機會、借助這個平臺給大家分享一下我們?cè)趦?chǔ)能項目上的一些經驗。
我匯報的題目是：多場景電化學儲能項目規劃與設計實踐。
我的匯報主要分以下幾部分：儲能電站設計實踐、儲能電站容量規劃、儲能電站運行控制仿真、西北院設計的儲能電站工程。
隨著我國新能源的快速發展，儲能市場空間是非常廣大的，預測近五年內儲能的裝機會有爆發式增長。右邊的餅圖，目前在國內儲能行業，除了裝機容量排在第一位的抽水蓄能電站，電化學儲能在其他儲能技術中的占比在不斷提升。

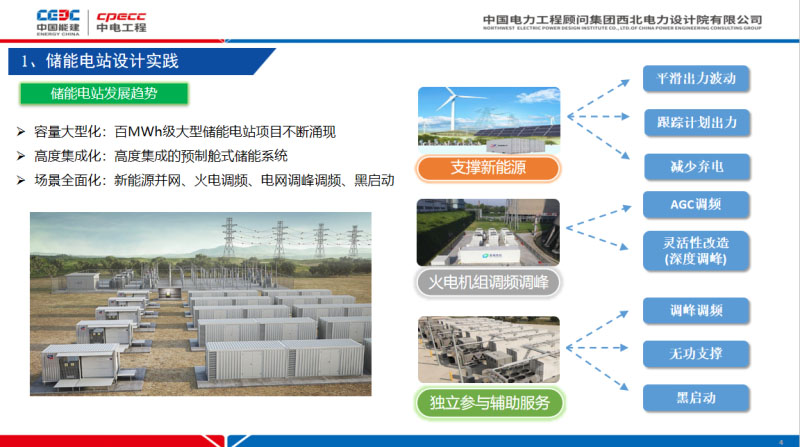

目前儲能技術蓬勃發展，我們總結了儲能電站的三個發展特點，第一個特點是容量大型化。目前國內不斷涌現出百兆瓦時級別的大容量?jī)?chǔ)能電站。第二個特點是高度集成化，現在儲能商通過戶外式集裝箱系統把儲能很多功能基本實現了，是一個高度集成化的系統。第三個特點是應用場景全面化，在新能源的并網、火電調頻、電網調峰調頻都有廣闊的用戶前景。
這是目前儲能系統里兩個主要設備，儲能電池和儲能PCS的主流參數。以磷酸鐵鋰電池來介紹，目前市面上主要的電池都是1C為主，要調頻也有2C以上的磷酸鐵鋰電芯。各個廠商的壽命也可以大約5000次，隨著價格不斷下探。目前儲能集裝箱系統造價含集裝箱和電池每瓦時在1.2-1.6元左右，相比幾年前成本已經大幅下降。
第二個主要設備是儲能PCS。目前單臺儲能PCS容量最大能做到3MW，各廠家效率承諾大于98%。儲能PCS作為儲能并網的關鍵設備，功能也非常全面。包括有PQ控制、VF控制、虛擬同步機VSG控制、離/并網控制等。目前儲能PCS基本支持長期1.1倍過載，短期1.2倍，超短期可以達到1.3倍過載能力。
作為設計單位，我們?cè)谠O(shè)計大型儲能電站裝備中遇到了一些問題

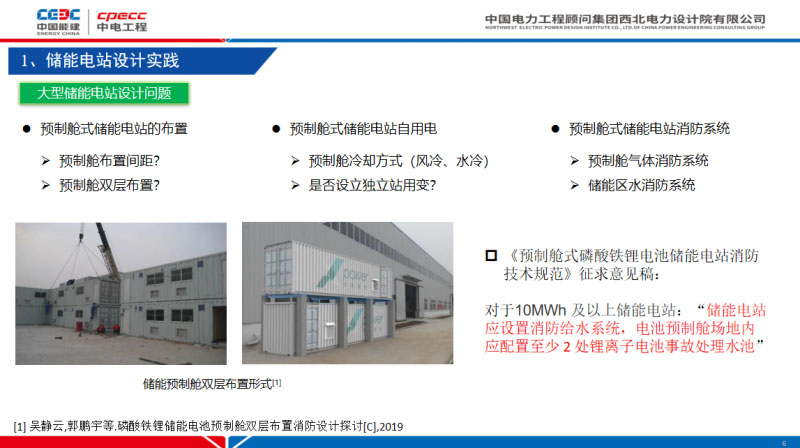

第一個問題是預制艙式儲能電站的布置間距問題，這個問題已經困擾我們很久了。關于儲能集裝箱之間的防火間距。預制艙能否可以采用雙層布置。第二個問題是隨著大型儲能電站越來越大，系統集裝箱數目是很大的，如果是高溫地區可能會采用一些水冷方案。這樣將近數百個集裝箱集成在一起，站用電是不可忽視的量，站用電是否需要設獨立站用變，是否可以由集裝箱來承擔一部分自己的自耗電。第三個是預制艙式儲能電站消防系統問題，儲能集裝箱內一般是帶氣體消防，但在儲能集裝箱外儲能區域是否設置水消防系統，還沒有明確定論。這里列出了中電聯一個團體標準，《預制艙式磷酸鐵鋰電池儲能電站消防技術規范》，它對上面幾個問題有了比較明確的答復。第一，布置間距，電池預制箱間距不小于3米，如果設防火墻，對防火墻尺寸有一定要求。對于儲能的布置方式，建議單層布置，雙層布置還有很多問題目前還沒有搞清楚。第二，對于大于10MWh的儲能電站要設置消防水系統。對于消防給水系統我們?cè)O(shè)計單位目前還比較困惑，因?yàn)閲?guó)家電網公司有一個企業標準《儲能電站設計技術導則》，明確提出當儲能系統發生火災時，不能采用水噴淋方式滅火的。
以上是我們目前遇到的一些問題，希望會后和大家進行深入的探討。
第二個方面，關于大型儲能電站的控制問題。

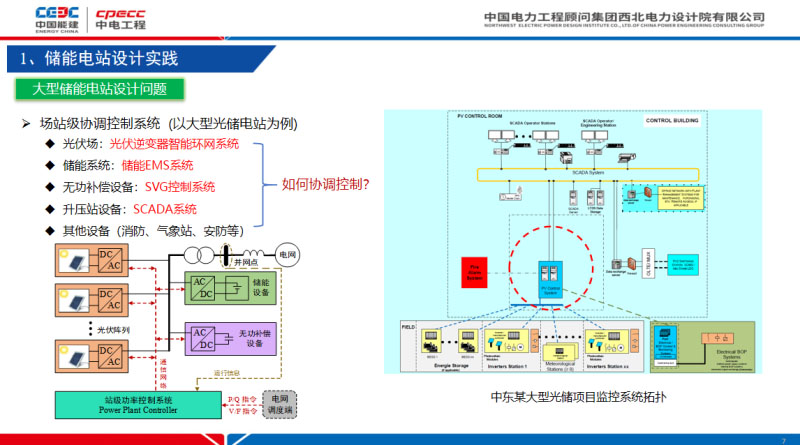

我們參與了一些國外大型儲能電站設計中遇到一些問題，比如以大型光伏電站為例，它包括光伏場、儲能系統、無功補償設備、升壓站設備，每一個系統有自己的控制系統，比如儲能的EMS，它可以對上接收指令，對下向PCS發送功率分配指令。光伏場有一個智能環網系統，也可以對上接收指令，對下向光伏逆變器分配指令。但這些系統之間如何進行協調控制。我們目前調研國內的儲能設備廠商，能夠提供上述上層協調控制系統的成熟產品還是比較少的。這一塊可能也是我們下一步需要研發的。
這是我們?cè)趨⑴c海外儲能項目中總結出的一些儲能電站標準，包括儲能電池、儲能中壓和低壓設備，還有儲能消防放火規范，分享給大家（見PPT）。
第二部分，多場景儲能電站容量規劃。
這個場景主要包括發電側的新能源、火電，電網側的儲能容量規劃方法。
第一個，風電+儲能容量規劃，對于大規模集成的儲能系統，以儲能和風電是分別獨立采用交流中壓電網方案為例。我們通過收集當?shù)氐臍v史風場出力曲線，采用濾波方法，可以模擬出配置儲能之后風儲聯合平滑出力的效果，可以給出不同的儲能配置容量和平滑效果之間的關系曲線。
下一個是光伏+儲能，采用同樣的方法可以對光伏儲能平滑效果進行定量的評估。
下一個是火電+儲能，左邊的圖是一個電型的火儲聯合調頻系統拓?fù)涫疽鈭D，目前大部分火儲聯合調頻項目是對原有火電廠的技術改造，儲能是接入廠用電系統，通過廠用電系統實現并網?；饍?chǔ)聯合調頻有一個評價指標叫KP，有三個分指標：調節速度、響應時間、調節精度。目前全國各省市的電力市場關于KP的計算方法略有差異，以甘肅省《電力輔助服務市場運營規則》計算公式為例，我們對甘肅某火電廠加裝儲能后調頻效果進行定量評估，發現在加裝之前KP值在0.5-1之間，加裝儲能之后調頻效果可以達到2-3，效果顯著提升。
這是我們總結的關于新能源儲能和火電儲能配置容量的結論。對于新能源+儲能，隨著波動率考核要求的提升，儲能的功率是逐漸提升的。關于儲能配置時長，一般在平滑新能源波動目標下為約為1小時左右，如果需要削峰填谷、調峰能力，要具體結合當?shù)氐呢?fù)荷情況和新能源資源情況進行更精確的評估。關于火儲聯合調頻目前業界通常的配置方法是機組容量的3%，時間是按半小時考慮。比如對于兩臺60萬機組，配置的標準儲能容量在18MW/9 MWh左右。
關于火儲聯合配置，我們有一些建議，配置的具體容量還是要具體結合火電廠歷史接收的AGC指令進行細化評估。當條件允許時盡量采用1小時的，這樣電芯可以采用1C倍率的電芯，對電池的壽命有很大的幫助，能延長儲能系統壽命。
下面這幅圖是我們當時收集甘肅某電廠的電網AGC指令，對它的指令功率區間進行分類統計，通過統計數據圖可以評估出配置的儲能能夠覆蓋到的AGC指令范圍，有一個比較具體的了解。（見PPT）
這是解決電網調峰需求，采用基于電力系統生產模擬的方法，通過建立優化約束條件，目標是使整個區域電網系統的發電成本最低，決策量包括發電機組啟停、發電功率、儲能需求等，通過建立雙層優化的方法，能夠給出區域及電網儲能容量的規劃。這個圖是一個仿真圖（見PPT）。
另外一點，在我們做規劃時，儲能的壽命，各種廠商提出的電池循環次數是基于國標的恒功率滿充滿放循環的指標，但電池在實際運行中是充換電頻繁轉化，充換電深度不斷變化的。頻繁充換電下電池使用的壽命如何等效折算到基于國標的標稱循環壽命，我們采用了一定的算法優化。根據前面得到的儲能容量配置曲線后，采用這種“雨流計數”方法可以把儲能的等效循環壽命測算出來，方便我們進行下一步測算整個儲能項目的項目投資收益。
第三部分，儲能電站運行控制仿真。
為什么要做這件事情，因?yàn)樽鲞@個仿真可以檢驗這個儲能容量的配置效果，還可以檢驗控系統制策略與控制效果，通過建立仿真模型可以模擬系統在故障狀態下的故障電流、電壓等，能夠指導儲能系統設備選型和方案設計。
這個仿真是以風儲聯合發電系統為例，這是風機及其控制系統、儲能及其空氣系統，通過模擬控制策略，最后可以得出仿真結果曲線。比如這兩幅圖就是風儲聯合運行在平滑波動和跟蹤計劃下的兩個出力曲線圖，通過這個曲線圖可以分析出配置的容量到底合不合適。比如在風速什么條件下儲能容量是不夠的，大概就可以得出比較準確的結論。
這是我們做的一個光儲聯合發電系統的仿真，可以通過控制儲能實現多種運行目標的轉換，比如，剛開始時讓儲能跟蹤本地負荷，隨后等光伏啟動后我們讓儲能進行平滑出力。
第四部分，介紹一下西北院在儲能電站實際已經實施的工程項目。
第一個是魯能海西州多能互補集成項目，這個項目是2018年12月份全部并網，由400MW風電，200MW光伏，50MW/100MWh儲能和50MW/600MWh的光熱組成，這個項目是我國第一批多能互補示范項目。這個項目年發電量達到12.6億千瓦時，每年可以節約標準煤約40萬噸。
這是這個項目的全景圖，中間發藍光的是多能互補協調控制中心，旁邊是330KV升壓站，再這旁邊是50MW/100MWh的儲能系統，遠側是光伏場，風電廠離這里比較遠。
海西項目的儲能系統有50個1MW/2MWh儲能電池箱+25個儲能電壓箱組成，采用的是磷酸鐵鋰電池，電芯是1C倍率，壽命是6000次。
這個項目?jī)?chǔ)能的主要運行目標是比較多的，因?yàn)樗且粋€(gè)多能互補項目，首先是平滑風光出力，還可以削峰填谷，儲能還可以直接接受當?shù)仉娋W(wǎng)調度，獨立參與電網的調峰調頻，最后探索多種能源的協調互補控制方式。
第二個項目是我們目前在西藏做的項目，西藏猛獅崗巴縣光儲項目。這個項目的光伏裝機是40MW，儲能裝機是40MW/5h。
大家可能會問為什么這個項目?jī)?chǔ)能裝機和光伏裝機是一樣的。這跟西藏當?shù)氐碾娋W(wǎng)結構相關，在日喀則地區電網比較薄弱，火電機組比較少，主要是新能源，而且它的負荷也比較低。這個項目當時立項之初的原則是白天光伏發電不上網，直接充到電池里，等到晚上其他的光伏場站沒有出力，電網用電高峰上來時把電池里的電放出去。根據西藏電力公司關于這個項目的測算，電網承諾晚上存在儲能里的電將被全部調出以緩解當?shù)仉娋W(wǎng)晚間的調峰壓力，而且對儲能電價政策也有支持。這個項目目前正在緊張地安裝調試，預計今年10月份或者11月份就可以并網了。
西北院不光在電儲能領域，在光熱領域也具備很雄厚的設計和研究能力。圖片展示的是我們做的幾個標志性的太陽能光熱發電項目。第一個是八達嶺太陽能光熱電站，這個項目同時也是國家863計劃科研項目、第二個是中控德令哈太陽能光熱電站，亞洲地區第一個商業運營太陽能光熱項目。第三個努奧三期太陽能光熱電站，在摩洛哥，是世界裝機容量最大的太陽能光熱項目。
最后總結一下，隨著國內電網與電源結構的深刻變化，以風電、光伏為代表的新能源肯定未來的發展趨勢還是非常好的，儲能作為靈活可控的電源，它在未來的市場空間還是非常大的，我們西北院歡迎各位專家、同仁跟我們一起去開發儲能市場，把我們的儲能項目建設好，謝謝大家！
