DL/T 5810-2020 《電化學儲能電站接入電網設計規范》
張宇 國網上海市電力公司電力科學研究院
摘要：DL/T5810-2020《電化學儲能電站接入電網設計規范》自批準發布以來，受到業內廣泛關注。為便于廣大設計、施工、科研、學校等單位有關人員在使用本規范時能夠準確理解和執行條文規定，本文從標準的編制背景和意義、適用范圍、主要內容等出發，對標準的具體內容進行詳細解讀，使標準使用人員能更準確地理解標準條文，為電化學儲能電站安全可靠接入電網保駕護航。
一、編制背景及意義
近年來，隨著電池成本持續下降和循環壽命穩步提升，電化學儲能電站得到快速發展，在電網中的應用場景日益豐富，投運規模增長迅猛，單站規模已達百兆瓦級。因此亟需制定針對電化學儲能電站接入電網設計環節的行業標準，以提高電化學儲能電站的技術管理水平，從而促進行業健康、可持續發展。
二、標準解讀
1、標準主要內容
本標準參照《工程建設標準編寫規定》的要求編寫。標準正文設6章，包括：總則、術語、基本規定、接入系統條件、一次系統設計和二次系統設計。
2、標準適用范圍
本標準適用于通過35kV及以上電壓等級接入公共電網的新建、改建和擴建電化學儲能電站接入電網設計。本標準對電化學儲能電站的容量配置、功能配置、一次系統、二次系統和監控系統設計等方面做出規范性要求。
3、主要內容解讀
3.1 總則
1.0.2 本規范適用于通過35kV及以上電壓等級接入公共電網的新建、改建和擴建電化學儲能電站接入電網設計。
本規范適用于35kV及以上電壓等級、接入公共電網的電化學儲能電站接入設計。10kV及以下電壓等級的電化學儲能電站接入設計要求在DL/T 5816-2020 《分布式電化學儲能系統接入配電網設計規范》中給予規定。
1.0.3 電化學儲能電站接入電網設計應從全局出發，統籌兼顧，按照建設規模、工程特點、發展規劃和電網條件，通過技術經濟比較確定設計方案。
電化學儲能電站接入設計應統籌考慮各方面因素，通過技術經濟比較確定設計方案。
3.2 術語
本標準共有7個術語和定義。其中電化學儲能系統、電化學儲能電站是本規范主要的設計對象；并網點、公共連接點是一次系統和二次系統設計的基準點；儲能變流器、電化學儲能電站監控系統和電池管理系統是電化學儲能電站的主要設備。
3.3 基本規定
3.0.2 電化學儲能電站接入電網設計，應保障儲能電站在電能質量、有功功率控制、無功功率與電壓調節、電網適應性、故障穿越能力、接地和安全標識等方面符合現行國家標準《電化學儲能系統接入電網技術規定》GB/T 36547的規定。
GB/T 36547《電化學儲能系統接入電網技術規定》對電化學儲能電站接入電網的各方面做出了規定，是本規范條文的重要參考依據。
3.4 接入系統條件
4.1.2 接入系統條件應包括電網現況、電網發展規劃和電化學儲能電站概況。
接入系統條件應兼顧電網現狀和電網發展規劃，以合理確定電化學儲能電站的選址定容和接入方案。
3.5 一次系統設計

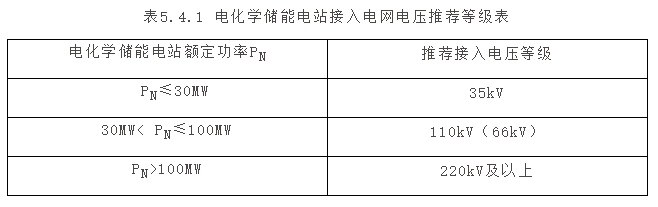

5.4.1 電化學儲能電站接入電網的電壓等級應按照安全性、靈活性、經濟性的原則，根據電化學儲能電站容量、上級變壓器及線路可接納能力、接入電網條件等因素，經過綜合比選后確定，不同額定功率儲能電站接入電網的電壓等級宜按表5.4.1確定。
表5.4.1給出了按照電化學儲能電站規模大小，推薦的接入電壓等級，供電化學儲能電站接入電網設計參考。電化學儲能電站接入電網的電壓等級與電站的容量、電網的具體情況有關，在實際工程設計中可根據電網實際情況及站址情況，對接入電壓等級作上下調整。在滿足應用需求的情況下，經過技術經濟比較，采用低電壓等級接入優于高電壓等級接入時，應采用低電壓等級接入。
3.6 二次系統設計
6.2.2 電化學儲能電站涉網保護應滿足以下規定：
1 儲能電站涉網保護的配置及整定應與電網側保護相適應，與電網側重合閘策略相協調。
2 儲能電站涉網保護的配置及整定應與儲能電站的低/高電壓穿越特性要求相配合。
3 采用專線方式接入的儲能系統宜配置光纖電流差動保護或方向保護作為主保護，配置電流電壓保護作為后備保護。
4 采用線變組方式接入的儲能系統，應按照電壓等級配置相應的變壓器保護裝置。其中35kV、容量在10MWA及以上的變壓器，采用縱差保護。電壓為220kV及以上的變壓器裝設數字式保護時，除非電量保護外，應采用雙重化保護配置，當斷路器具有兩組跳閘線圈時，兩套保護宜分別動作于斷路器的一組跳閘線圈。
5 應配置獨立的防孤島保護，應具備快速檢測孤島且立即斷開與電網連接的能力，防孤島動作時間應不大于2s。
電化學儲能電站涉網保護的具體技術指標參照GB/T 36558-2018《電力系統電化學儲能系統通用技術條件》中的第7.6.4部分“涉網保護”等相關內容。儲能電站低/高電壓穿越能力應符合GB/T 36547-2018《電化學儲能系統接入電網技術規定》第7.2部分“故障穿越”的規定，正確發揮儲能電站低/高電壓穿越能力。
三、結束語
本文從標準的編制背景和意義、適用范圍、主要內容等方面對DL/T 5810-2020 《電化學儲能電站接入電網設計規范》進行了全面解讀。本標準于2018年立項，2019年12月報批，2020年10月正式批準發布。希望本標準的頒布實施，能夠正確引導國內電化學儲能電站的規劃和建設。2030碳達峰目標設定后，儲能將迎來新一輪發展熱潮。我們希望與業內同行共同努力，不斷夯實儲能標準化基礎。
限于編寫組水平有限，如發現標準中有不當之處，請及時向全國電力儲能標準化委員會和中國電力企業聯合會反饋。
