推薦單位：大唐黑龍江新能源開發有限公司
本文作者：劉亮
摘要：風能作為一種綠色新能源發電具有不同于火電、水電等常規電源的波動性和間歇性，大規模并網運行會對電網的穩定性造成影響,嚴重時會引發大規模惡性事故。儲能技術的發展為風電大規模并網及改善風電性能提供了有效的解決方案，在風電裝機容量不斷增加、規模不斷擴大的情況下，安裝動態響應特性好，壽命長、可靠性高的儲能裝置能夠提供快速的有功支撐，增強電網調頻能力，有效解決風能的隨機性和波動性問題，大幅提高電網接納能力。風電場配置儲能裝置在改善風電場運行特性的同時，也意味著投資成本的增加，風電場增加儲能設備及其效益分析是儲能技術能否在風電場應用的前提條件。
1、儲能技術應用在風力發電系統中的作用
風力發電雖然是環保、可再生的能源，但其出力受自然條件影響非常大，具有較強的間歇性、波動性。此外風電場出力的變化規律與系統負荷的變化規律并不一致。為了抑制風電場的出力波動，提高風電場的利用率，可考慮給風電場配置儲能裝置。儲能裝置在風力發電中所起的作用主要有：
1.1 均衡供電，提高風電對用電企業的供電質量和能力
風電有間歇性和不穩定性，而用電的生產設備則力求連續、均衡、按最佳條件運行，以求的生產的高效率和高質量。大規模儲能系統正可起此作用，風大電多時進行大規模蓄電，風小電少時由儲能設備隨時補充。
1.2 減輕電網“谷”期的壓力，增加“峰”期的供電能力
我國很多風電場在午夜后風力增大，而這時正式電網負荷的“谷”期，風電并網實際上是增加了電網“調峰”的負擔，特別是實行分時計價中，“谷”的電價很低，此時上網的風電越多，經濟損失就越大，燃煤電廠因電網“調峰”需要而減發的任務也加重。風電經儲能蓄電后上網，可大大減輕對電網“谷”期的壓力，并增加“峰”期的供電能力。
1.3 提高風電的使用價值
風力發電系統安裝了儲能裝置后，“谷”期將一部分多余風電儲存起來，這樣按照國家政策照顧的“平均價”售給電網的電能變少，而且在“峰”期將儲存的電能售給電網，上網電價將不再是國家政策照顧的“平均價”，而是提高至接近“峰”期的市價，提高風電自身的經濟效益。
1.4 儲能裝置可以調節風電場無功出力
風電場無功出力不穩定，有時候還會向電網吸收無功，導致電網電壓不穩定，或者電壓質量變差，在加裝儲能裝置后。會明顯改善無功出力，對電網電壓質量有很大的提高。
由此可見，給風電配置儲能系統后，既可以提高風電并網質量運行效率，又可以一定程度上減輕系統的調峰壓力。
2、各種儲能技術在風電場中的應用前景比較分析
本過高是限制儲能技術在風力發電中大量推廣應用的共同問題，提高能量轉換效率和降低成本是今后儲能技術研究的重要方向。根據某儲能研究機構對蓄能方式的長期研究得出的基本結論，在各種儲能技術中，抽水儲能和壓縮空氣儲能比較適用于電網調峰；電池儲能和相變儲能比較適用于中小規模儲能和用戶需求側管理；超導電磁儲能和飛輪儲能比較適用于電網調頻和電能質量保障；超級電容器儲能比較適用于電動汽車儲能和混合儲能。如圖所示，可實現大功率長周期儲能的方式有壓縮空氣蓄能、泵儲存、液流電池（ 液釩）、鈉硫電池、鉛酸電池等。

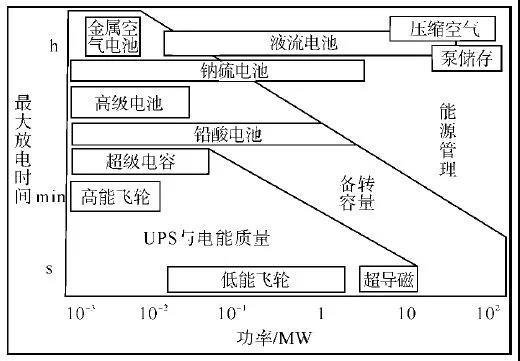

圖1 蓄能方式對照圖
在風力發電中，儲能方式的選擇需要考慮額定功率、橋接時間、技術成熟度、系統成本、環境條件等多種因素。風電場的儲能首先要實現電能質量管理功能，超級電容器、高速飛輪、超導、鈉硫和液流電池儲能系統能使風電場的輸出功率平滑，外部電網故障時能夠提供電壓支撐，維護電網穩定；其次，鉛酸電池、新型鈉硫和液流電池儲能系統具有調峰功能，比較適合風電的大規模電能存儲。
3、風電場配置儲能系統的合理容量分析
充分利用風能，以最大限度地發揮設備的效能、減少傳統能源的消耗成為風電場建成后的首要目標。但是風速的變化對于風電場的出力影響很大，而電網必須連續、安全可靠、穩定地向用戶提供電壓、頻率合格的優質電力。要達到保證系統安全穩定運行且最大化利用風能的這個目標，可以運用儲能裝置。目前，大容量儲能技術已不存在技術瓶頸，只是儲能設備成本過高。
3.1 風電場的傳統輸出方式
3.1.1 風力發電機始終以最大功率點跟蹤方式運行。當負荷較輕時，如夜間，儲存部分電能，當負荷重且遇到弱風時，將儲能設備中的電能用于補償。由于電網負荷的波動特性往往并不與風功率的波動特性一致，這總方法仍然存在如何合理選取儲能容量大小的問題。如果夜間風速特別強，就需要很大的儲能容量，否則將會引起風能浪費，于是很容易出現儲能容量不夠而造成的的夜間風能浪費和白天儲能不足的情況。
3.1.2風力發電機采用降額發電，即在正常情況下，風電場不按最大功率點跟蹤的方式運行，而是按照最大功率的一定百分比進行發電，如電網公司給定負荷曲線，按照電網公司需求相應地降低或提升發電能力，以緩解發電量的隨機波動，但這種方法直接影響了風能利用的效率，降低了運營利潤，并且存在調節能力有限的問題。
3.2 風電場儲能系統的優化配置計算步驟
針對上述3.1出現的問題，可以按一下步驟來對風電場儲能容量優化設計：
3.2.1 統計風電場輸出曲線；
3.2.2 確定需要風電場穩定輸出的功率P；
3.2.3 計算風電場出力大于P時的差額發電量S；
3.2.4 計算風電場出力小于P時的差額發電量S’；
3.2.5 比較S和S’的大小，即可確定配置儲能裝置的合理容量。
4、儲能裝置在風電場應用的效益分析
4.1為更好的衡量風電系統配置儲能裝置的成本、效益，去動態的考慮投資的價值，也即資金的時間價值，其中用等年值進行方案比較的方法稱為等年值法。等年值法是經濟評價中最常用的一種方法。
4.2風電場配置儲能系統后增加的成本主要包括：儲能系統的設備固定成本Ｋ,這主要與配置儲能系統的容量及放電功率有關。而風電場配置儲能系統后增加的收益B，這主要是通過儲能系統的低儲高發獲得。
風電場配置儲能系統后的年收益可表示如下：
AW=-K(A,P,i,n)+B-C
式中：AW —風電場年度收益；
K —一次性投資成本
I —貼現率
N —工程使用年限
B —工程年收益
C —工程年運行費用。
使用等年值進行經濟評價時，只有AW≥0，該方案在經濟上才是可取的，i的取值應大于現在銀行存款利率。
4.3 加裝儲能設備后，能夠平滑風電場出力，對于提高電網穩定性、電能質量以及抑制電力系統低頻振蕩都有有力的影響，為激勵風電場加裝儲能設備，可以實行峰谷分段上網電價的方式，提高風電場加裝儲能裝置后的經濟效益，從風電場角度出發，谷值時少發電，就能提高總電費收入，而不加儲能裝置的風電場則會因為風電場輸出的特性與負荷特性的差異而少獲得電費。
4.4 在眾多的儲能方式中，鈉硫電池單體的比能量高，可大電流、高功率放電，無放電污染、無振動、底噪聲，利于環境保護，幾乎沒有自放電現象，放電率幾乎可達100%，通過串聯可以方便實現大容量存儲，這些優點使鈉硫電池儲能成為現在風電儲能應用中最具有發展?jié)摿蛻?yīng)用前景的方法之一。
5、目前，風電場安裝性能較高的新型鈉硫蓄電池儲能系統，其運行成本仍然較高，風電場還是虧錢的，造成虧損的原因是當前儲能設備尤其是蓄電池成本太高。但隨著科技進步，技術瓶頸被打破，儲能設備的規?；a(chǎn)，其單位容量的制造成本是會逐漸降低的。在儲能系統單位成本逐漸降低以及抬高系統負荷高峰時的協議電價，風電場配置儲能系統后是可以實現盈利的，此外因為儲能設備對于風電場的穩定性輸出具有重要作用，可以減小風電場不穩定輸出對電力系統的負面影響。所以電網公司方面或者國家應給予安裝儲能裝置的風電場補助，這樣可以進一步減小由于儲能設備造成的虧損，提高風電場安裝儲能設備的積極性。
參考文獻
[1] 溫兆銀.鈉硫電池及其儲能應用［J］.上海節能.2017
[2 ]張華民,趙平,周漢濤,等.釩氧化還原液流儲能電池［J］. 能源技術.2017
