中國儲能網訊：儲能電站接入的變電站35kV側母線新增：
1面 儲能站進線柜（至儲能電站）
1面 FC調頻柜（至單調諧濾波器），根據具體項目情況可能有所不同
儲能電站場區內的中壓側設備
1座 配電艙：含儲能站進線、含儲能站出線、計量柜、母線設備柜含過電壓保護及電壓互感器、為場區內設備供電的輔助電源變壓器
4座 PCS及升壓艙：含升壓干式變壓器、環網柜、PCS
電纜
儲能電站至接入的變電站電纜規格為 ZR-YJV22-3×185 (26/35 kV)，電纜長度為550m。
儲能電站35kV中壓系統的短路水平由接入的電網的情況決定。以國家電網為例，其變電站內35kV母線短路水平的上限為 31.5kA或25kA【1】，在實際應用中35kV母線上的設備選擇31.5kA居多。儲能電站的場區與風電場及光伏電站相比，場區距離接入變電站更近，因此場區內的設備位置實際的短路電流通常更加接近變電站內35kV母線的短路水平。
從電氣主接線來看，線路通常采用不分段的單射接線匯流后接入變電站。
線路近變電站側配置計量及過電壓保護。
儲能升壓變流單元的視在容量為2750kVA，變壓器選用干變，采用熔斷器及負荷開關組合電器環網柜作為保護手段。

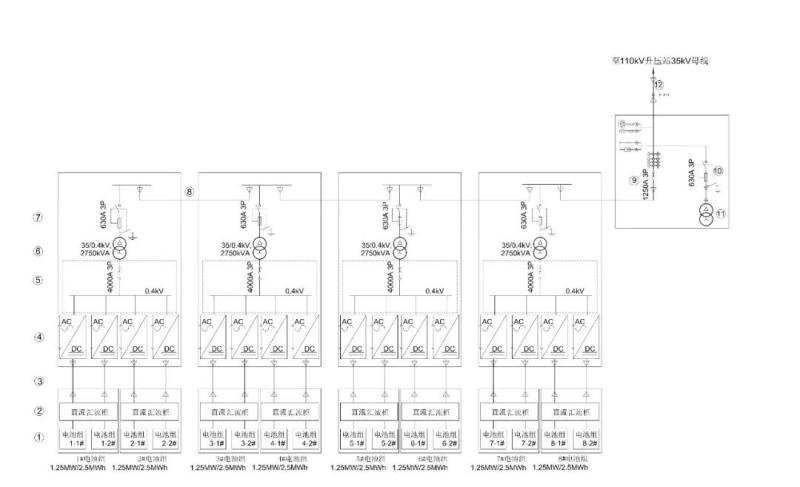

圖1 典型新能源配套儲能電站電氣主接線 10MW/20MWh

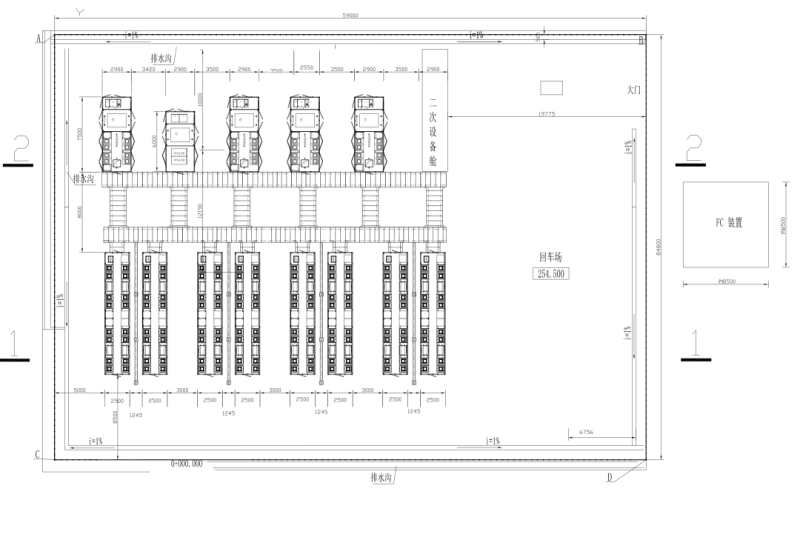

圖2 典型新能源配套儲能電站布置圖10MW/20MWh
參考文獻：
【1】Q/GDW 10370-2016 配電網技術導則
