中國儲能網訊：6月9日中午德國首次超過50%的用電來自光伏，某媒體機構在德國弗勞恩霍夫太陽能研究所的協助下，通過對萊比錫電力市場（EEX）數據分析，對當天德國光伏、風電出力情況來了個“刨根問底”。一起來看看當時德國電網是如何運行的吧！
火紅的六月即將過去，北半球也進入炎炎夏日。要說過去這個月世界新能源領域有何重大新聞，就是9日中午德國首次超過50%的用電來自光伏。本著“打破砂鍋問到底”的精神，能源觀察網在德國弗勞恩霍夫太陽能研究所的協助下，通過對萊比錫電力市場（EEX）數據分析，對當天德國光伏、風電出力情況“刨根問底”，看看到底當時德國電網是如何運行的。需要說明的是，受數據可獲得性限制，我們只能得到發電出力數據，進出口及用電負荷暫時不在分析之列。
1.光伏出力最大時不同類型電源的出力情況
根據6月9日德國全國發電負荷曲線，從早上6時開始，光伏開始發電，13：00時光伏出力占發電總負荷的比例達到最大值，為42.7%。從上午7時開始至下午18時，光伏出力占發電總負荷的比例均高于10%。6月9日德國各類型電源發電出力如下圖所示：

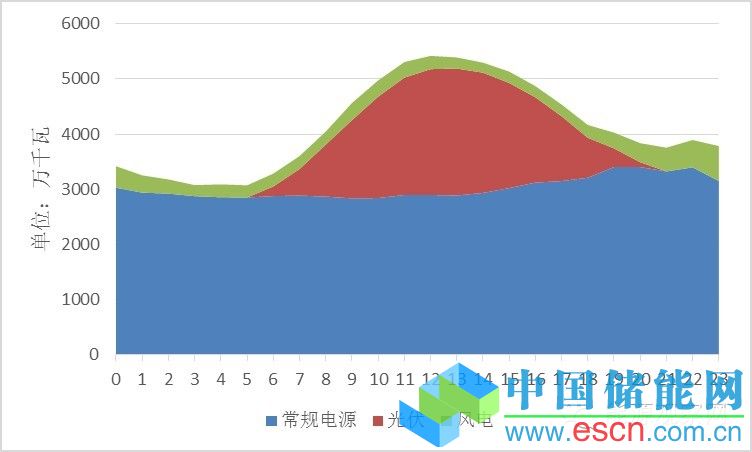

圖1 6月9日各小時德國常規電源、光伏及風電出力
從13：00其他各類型電源出力情況看，核電882.1萬千瓦，抽水蓄能67.8萬千瓦，常規水電100萬千瓦，氣電56萬千瓦，油電15萬千瓦，褐煤1385萬千瓦，生物質4萬千瓦，其他常規電源379萬千瓦。可以看出，當日光伏以外的其他電源出力之和，以及風電出力都沒有發生大的波動，中午高峰負荷需求基本上都由光伏滿足。
2.全國光伏出力最大時各區域光伏出力分布
德國國土面積大概36萬平方公里，比我國四川省面積還小，南北直線距離為876公里，東西直線距離為640公里，所以太陽輻照的全國一致性比較好，光伏出力的同時率也比較高。6月9日13：00時德國光伏出力達到2300萬千瓦，而光伏發電總裝機約3500萬千瓦，光伏最大出力占裝機容量的比例約65%。6月9日13：00四大輸電網區域光伏出力分布圖如圖2所示。

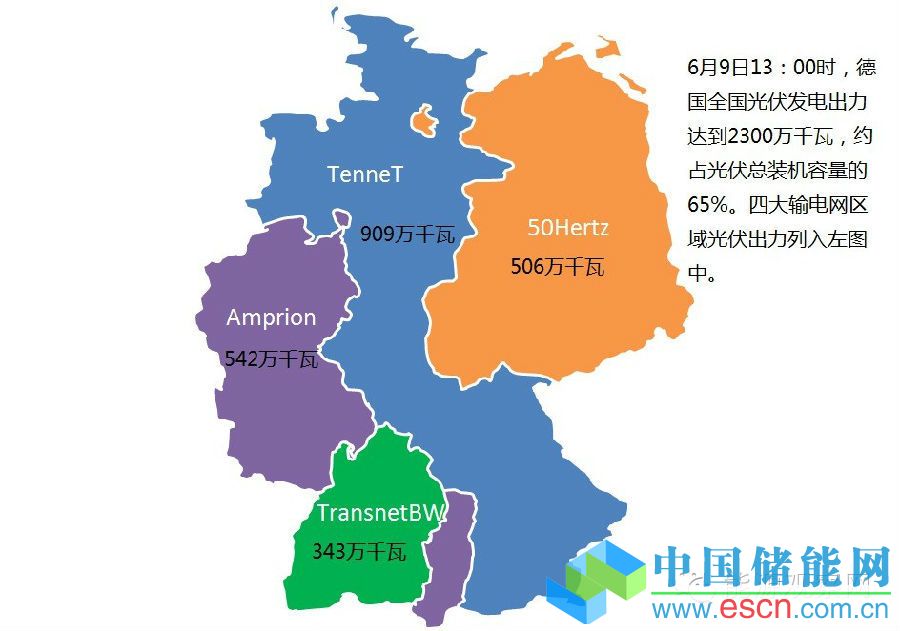

圖2 6月9日13：00四大輸電網區域光伏出力分布圖
從四個輸電網區域光伏出力曲線看（圖3），各個區域光伏出力曲線形狀較為一致，基本上都是在13：00達到最大出力。但是爬坡率存在顯著差距，TenneT輸電網區域爬坡率最大，從早上6：00至13：00，7個小時內出力增加844萬千瓦（≈120萬千瓦/小時）。

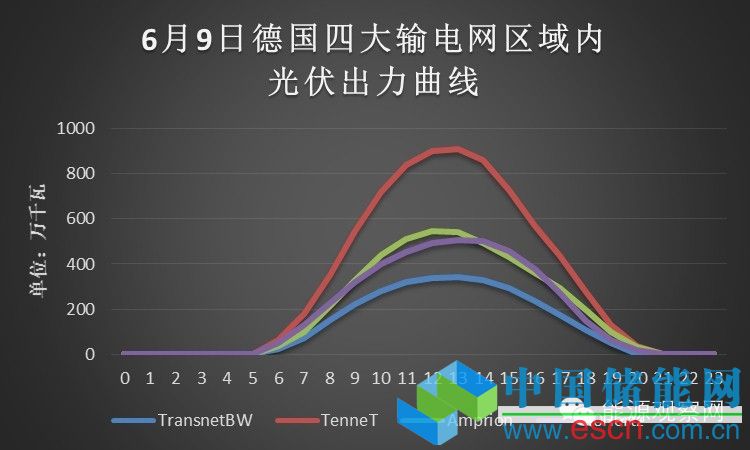

圖3 6月9日四個輸電網區域光伏出力曲線
3.光伏與風電出力的互補性到底有多強？
一般認為，風電和光伏出力均具有波動性，但是兩者擬合之后的出力曲線的波動性會減弱，德國是否也負荷這一規律呢？還是讓事實說話。我們發現，當日德國風電出力非常弱，全天波動性并不大，基本維持在300萬千瓦左右，這相對于全國3300萬千瓦左右的風電裝機來說確實小的可憐，風電出力占風電裝機容量的比重僅為10%左右。中午光伏大發時段，風電出力也沒有明顯波動，所以風+光的出力曲線與光伏出力曲線走向非常吻合。當然，這只能代表6月9日這一天的情況。

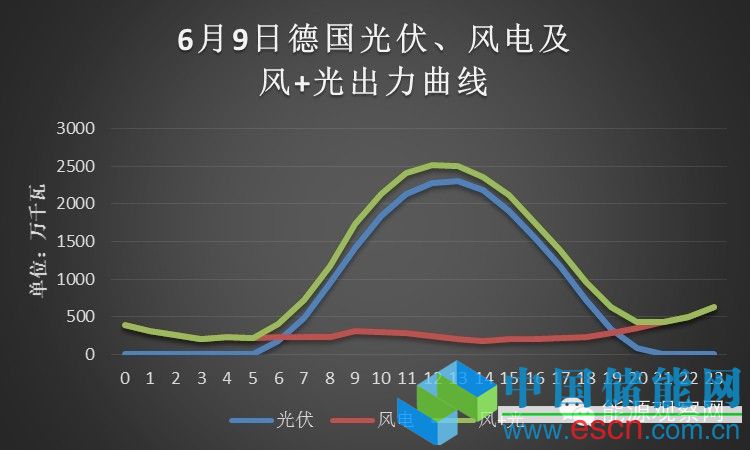

圖4 6月9日德國光伏、風電及風+光出力曲線
后記：
高（大）比例可再生能源是國內外研究的重點和熱點，可再生能源發電出力達到很高比例的現象已在一些歐洲國家越來越普遍。近幾年，丹麥個別時段風電出力超過全國用電負荷的情況已經多次出現。根據德國能源署（DENA）的研究，到2050年德國可再生能源發電出力在一天內將長時間超過用電負荷。國外普遍采用了一個叫做“凈負荷”或者“剩余負荷”的概念，這個剩余負荷就是系統用電負荷減去可再生能源發電出力，也就是留給常規電源的發電空間。到2050年，德國一天內可能連續多個小時凈負荷都為負值，這樣的系統要安全穩定運行，需要非常強大的跨國聯絡交易以及國內強大的需求側響應能力。
