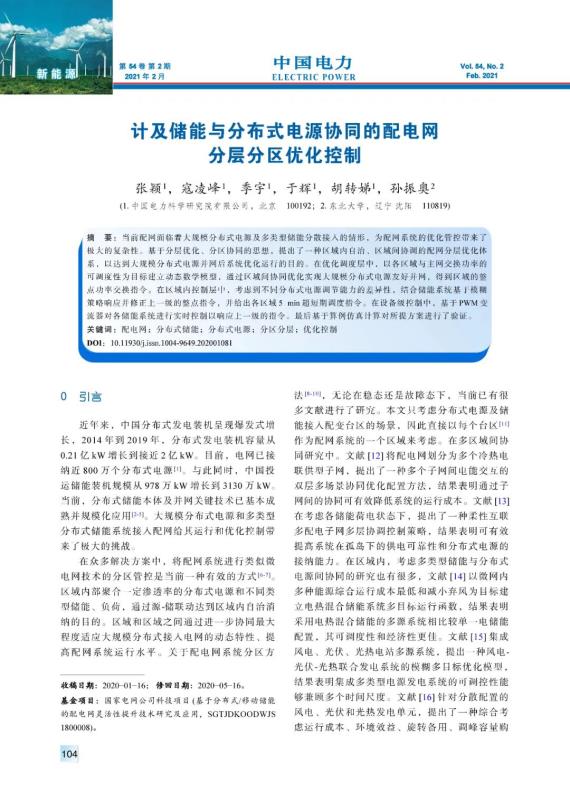

摘要：當前配網面臨著大規模分布式電源及多類型儲能分散接入的情形，為配網系統的優化管控帶來了極大的復雜性?；诜謱觾?yōu)化、分區協同的思想，提出了一種區域內自治、區域間協調的配網分層優化體系，以達到大規模分布式電源并網后系統優化運行的目的。在優化調度層中，以各區域與主網交換功率的可調度性為目標建立動態數學模型，通過區域間協同優化實現大規模分布式電源友好并網，得到區域的整點功率交換指令。在區域內控制層中，考慮到不同分布式電源調節能力的差異性，結合儲能系統基于模糊策略響應并修正上一級的整點指令，并給出各區域5 min超短期調度指令。在設備級控制中，基于PWM變流器對各儲能系統進行實時控制以響應上一級的指令。最后基于算例仿真計算對所提方案進行了驗證。

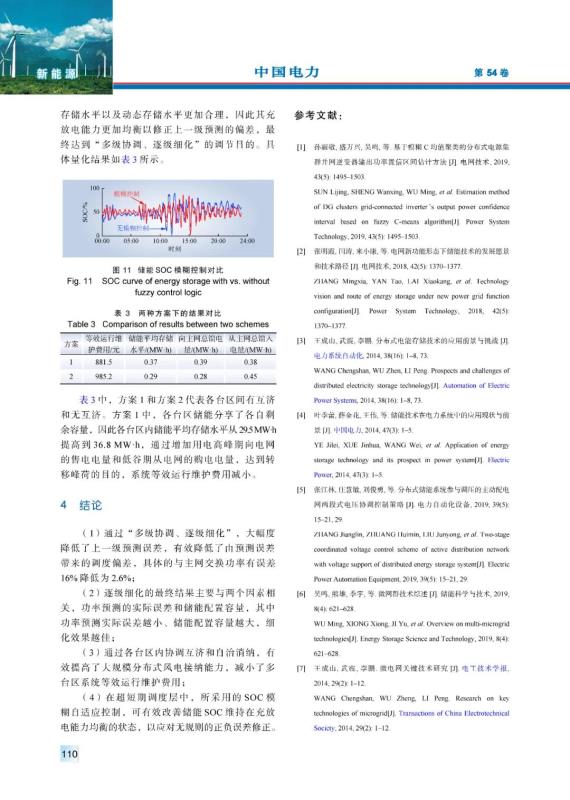

結論：（1）通過“多級協調、逐級細化”，大幅度降低了上一級預測誤差，有效降低了由預測誤差帶來的調度偏差，具體的與主網交換功率有誤差16%降低為2.6%；
（2）逐級細化的最終結果主要與兩個因素相關，功率預測的實際誤差和儲能配置容量，其中功率預測實際誤差越小、儲能配置容量越大，細化效果越佳；
（3）通過各臺區內協調互濟和自治消納，有效提高了大規模分布式風電接納能力，減小了多臺區系統等效運行維護費用；
（4）在超短期調度層中，所采用的SOC模糊自適應控制，可有效改善儲能SOC維持在充放電能力均衡的狀態，以應對無規則的正負誤差修正。
引文信息
張穎, 寇凌峰, 季宇, 等. 計及儲能與分布式電源協同的配電網分層分區優化控制[J]. 中國電力, 2021, 54(2): 104-112.
ZHANG Ying, KOU Lingfeng, JI Yu, et al. Hierarchical and partitioned optimal control of distribution networks considering the coordination between energy storage and distributed generation systems[J]. Electric Power, 2021, 54(2): 104-112.
