中國儲能網訊：二氧化碳如何化身“發電高手”？
全球首臺商用超臨界二氧化碳發電機組成功商運每年可多發電超7000萬千瓦時
利用二氧化碳發電？這聽起來或許不可思議，如今已成為現實。
12月20日，全球首臺商用超臨界二氧化碳發電機組在貴州六盤水首鋼水鋼集團成功商運，這也是超臨界二氧化碳余熱發電技術“超碳一號”的全球示范工程。

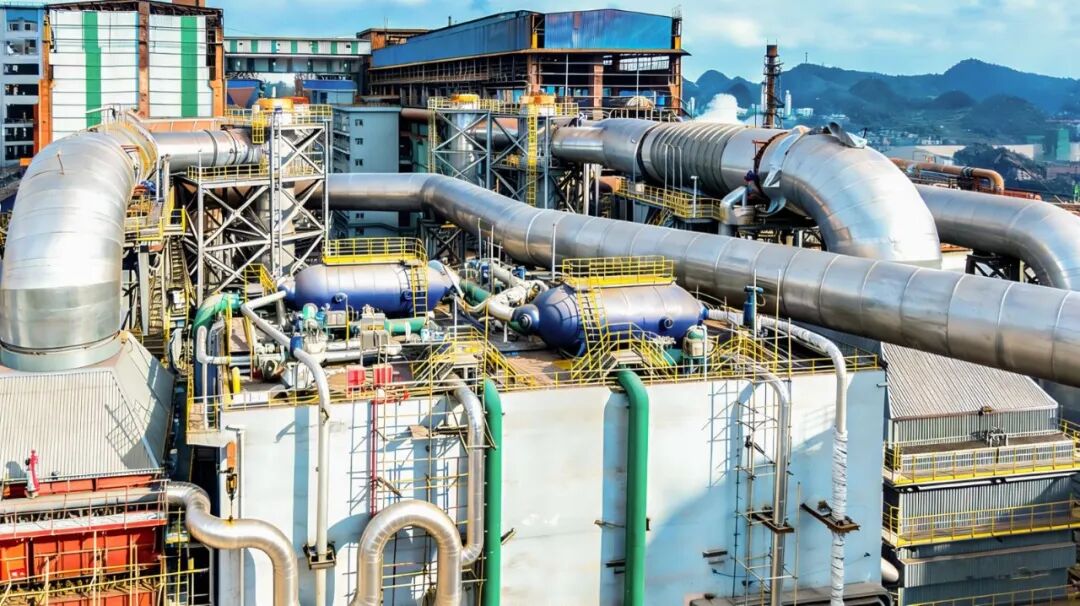

▲全球首臺商用超臨界二氧化碳發電機組廠房外景
超臨界二氧化碳發電技術具有高效率、超緊湊、快響應等優勢。美國能源部2017年曾將該技術列為國家能源領域戰略性前沿技術第2位，進行長期持續投資；2018年，超臨界二氧化碳發電技術入選《麻省理工科技評論》“全球十大突破性技術”。截至目前，美政府和企業已投入數億美元經費，開展工業級驗證和示范。
本次商運也意味著全球首次將超臨界二氧化碳發電技術從實驗室推向商業落地。
“相比于此前的工藝，‘超碳一號’每年可多發電超7000萬千瓦時，發電收入多出3000萬元以上。”中國核動力研究設計院“超碳一號”總設計師黃彥平介紹，如果將這項技術應用于全國的燒結余熱改造，預計每年可以節約標準煤約483萬噸，減少二氧化碳排放1284萬噸。
從“燒開水”到燒超臨界二氧化碳
從第一次蒸汽發電開始，人類利用“燒開水”獲取動力已經有200年歷史。隨著超臨界二氧化碳發電技術的出現，“燒開水”發電迎來質變。
據了解，“超碳一號”主要利用鋼鐵廠燒結機產生的煙氣余熱，配合超臨界狀態下的二氧化碳進行發電，是一種革新型的熱電轉換技術，具體發電過程可分為壓縮、加熱、膨脹、冷卻四個步驟。
“可以想象為向一個鋼鐵容器里吹氣，隨著氣體越來越多，容器里的氣體密度和壓力越來越大，再給容器內部升溫，形成高溫高壓氣體。”黃彥平作此比喻，“這個時候，給容器開一個小孔，高溫高壓氣體快速噴出，從而實現推動發電機轉動發電。而沖出的氣體還可以再被吹進容器，從而重復這個過程?！?/span>
熱電轉換的介質為何選擇二氧化碳？

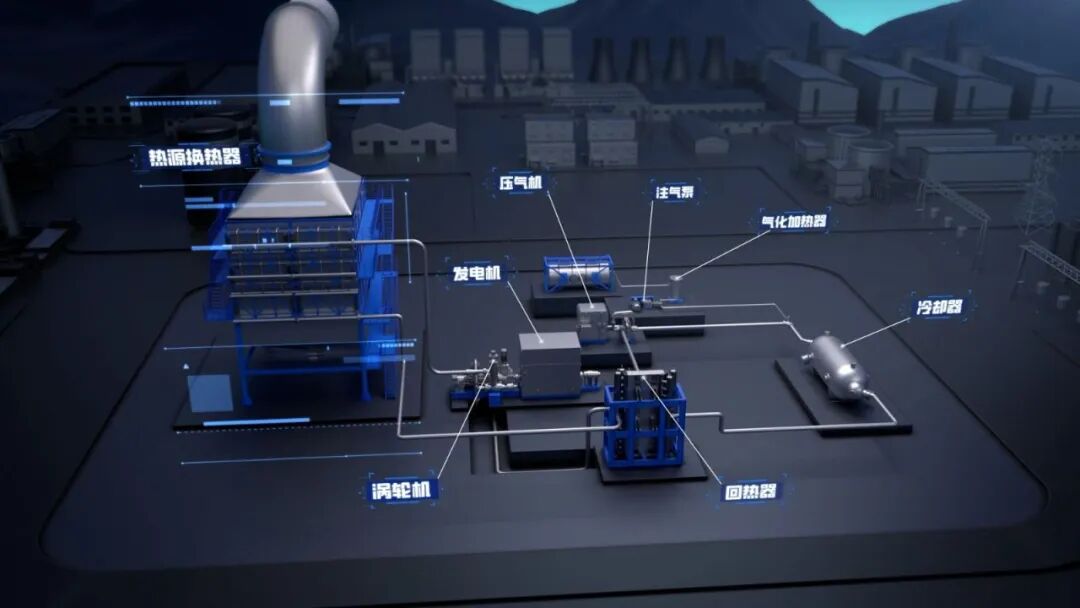

▲全球首臺商用超臨界二氧化碳發電機組三維示意圖
核動力院“超碳一號”科研人員鄭若涵向記者介紹，當溫度超過31攝氏度、壓力升高至73個大氣壓以上時，二氧化碳會進入一種超臨界狀態。
“這種狀態下的二氧化碳密度接近液體，使得其能儲存更多能量，如同一個‘壯漢’，比起傳統水蒸氣‘肌肉’更多。而且它的黏度很低，接近氣體，意味著流動阻力更小?！编嵢艉硎荆芭c液態水和蒸汽的相態變換不同，循環過程中二氧化碳始終處于超臨界的單一相態，可直接加熱膨脹做功，過程更簡單，響應速度更快?！?/span>
“總的來說，‘超碳一號’就是把之前的‘燒開水’換成了燒超臨界二氧化碳這種能量傳遞的高效介質，從而實現發電效率的大幅提升?！秉S彥平總結稱。
數據顯示，相比于此前燒結余熱蒸汽發電技術，“超碳一號”在發電效率上提升超過85%，年發電量提升50%以上。
據了解，2007年，核動力院開始開展超臨界二氧化碳發電技術研究，經過十余年的探索，2023年10月，核動力院與濟鋼集團國際工程技術有限公司簽訂了示范工程合同，啟動了“超碳一號”示范工程的建設，在貴州六盤水首鋼水鋼廠區內建設2臺15兆瓦超臨界二氧化碳余熱發電機組，實現了對煙氣余熱的高效利用。
從余熱發電到多場景應用
研究“超碳一號”的過程并非一帆風順。
據黃彥平介紹，在超臨界二氧化碳發電技術的研發過程中，面臨著能量傳遞、二氧化碳密封以及系統動態控制等技術難題。
“那是花錢的十余年。”黃彥平這樣形容，為了把超臨界二氧化碳各項特性摸清楚、摸透徹，實現發電技術的根本性突破，整個超碳團隊依靠國家科研資金和院內項目扶持摸索前行。
“盡管很多人不理解我們在做什么，更不懂二氧化碳發電有什么好研究的，但核動力院沒有放棄過，支持我們坐‘冷板凳’?！秉S彥平回憶稱。

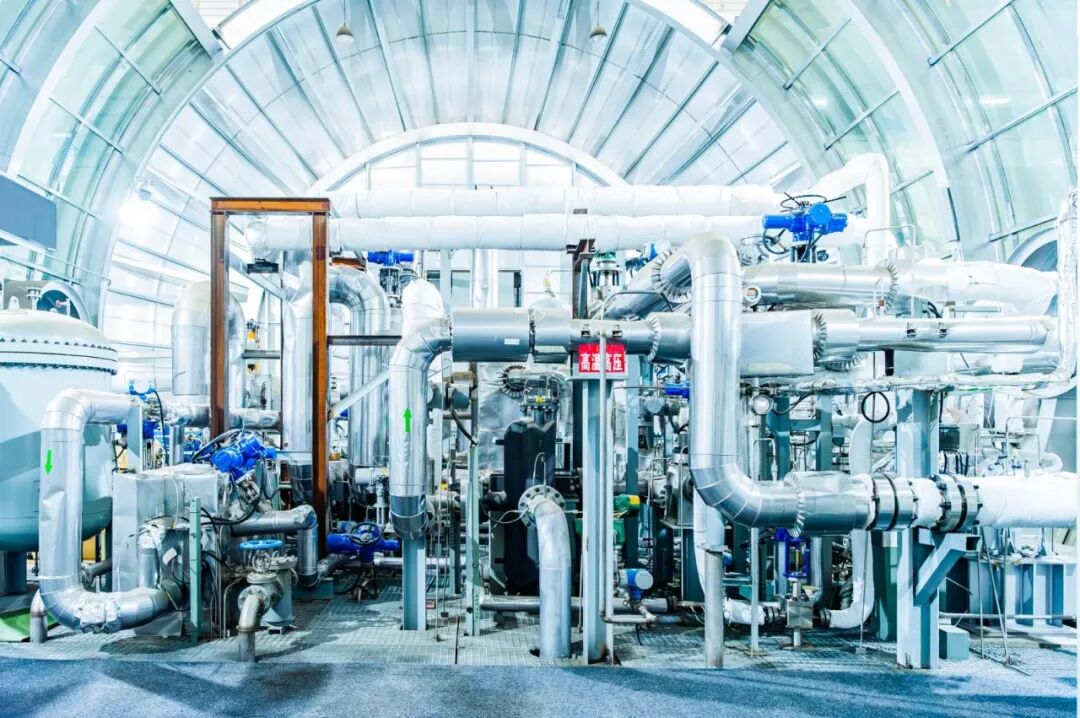

▲超臨界二氧化碳發電技術實驗裝置
如今，“超碳一號”項目已從實驗室走向工程化應用，邁出了產業化關鍵一步，也讓我國的超臨界二氧化碳技術在國際上遙遙領先。
“緊隨本次項目之后已經有數個鋼鐵廠等待改造?！秉S彥平說，“‘超碳一號’為中小功率規模、中高溫熱源場景下能源的高效利用提供了顛覆性技術方案，未來可向全國300余套同類機組推廣應用?！?/span>
除利用鋼鐵廠燒結機余熱進行發電，記者了解到，超臨界二氧化碳發電技術還有更加多元的應用場景。
“最典型的是與新能源技術結合，應用于風光等新能源發電與儲能等場景?！秉S彥平透露。
“太陽能與風能等新能源具有間歇性、波動性等特點，無法像傳統能源一樣按需調節?！秉S彥平介紹，“我們將超臨界二氧化碳發電技術與熔鹽儲能技術結合，用富余的電力把低溫熔鹽升至高溫，當電網發出指令需要用電后，可通過超臨界二氧化碳發電技術將熱能快速轉化為電能?！?/span>
“超臨界二氧化碳發電響應更快、效率更高，不僅能多發電，還能為電網提供轉動慣量，通俗來講就是能讓電網更穩定?！秉S彥平表示。
▲超臨界二氧化碳發電技術研發團隊
據悉，目前核動力院已啟動“熔鹽儲能+超臨界二氧化碳發電”示范工程，并入選國家能源領域第五批首臺（套）重大技術裝備，預計2028年并網投產。
“這一技術能夠有效減少溫室氣體排放，是加快形成新質生產力與實現綠色低碳循環發展的有機結合?！秉S彥平表示，未來，核動力院還將創造更多樣的超臨界二氧化碳應用場景，助力我國能源結構轉型升級。
