中國儲能網訊：2025年10月，某儲能電站因PCS散熱失效導致模塊過熱停機，直接損失超50萬元！這起事故再次敲響警鐘：散熱設計是儲能系統安全運行的生命線。作為電網與電池之間的"翻譯官"，PCS（儲能變流器）在交直流變換過程中，IGBT等功率器件會產生大量熱量，一旦結溫超過150℃安全閾值，不僅效率暴跌，更可能引發熱失控。今天我們就來拆解儲能PCS散熱的技術密碼，看看不同場景下該如何選擇最優方案。
三維度選擇：功率、場景與成本的平衡藝術
選擇PCS散熱方案絕非簡單的技術堆砌，而是需要在功率等級、應用環境、成本預算三者間找到黃金平衡點。某頭部儲能企業工程師透露："我們曾為高海拔項目過度設計液冷系統，結果成本超支30%，其實優化風冷方案就能滿足需求。"
功率決定基礎架構：50kW以下的戶用儲能用被動散熱即可，50-500kW工商業場景首選風冷，而500kW以上的大型電站則必須上液冷。陽光電源300kW PCS采用雙風扇并聯風冷，華為250kW機型則創新性地加入熱管技術，將IGBT結溫穩定控制在125℃以下。
場景定義特殊要求：海邊項目要考慮鹽霧腐蝕，沙漠電站得防沙塵堵塞，醫院場景對噪音要求極高（≤55dB）。寧德時代為某海島儲能項目定制的液冷系統，不僅防護等級達IP65，還特別設計了防生物附著的流道結構。
成本約束技術路徑：數據顯示，液冷系統成本比風冷高40%-60%，但在高功率場景下壽命周期成本反而更低。某儲能EPC企業測算：100MW電站采用液冷方案，雖然初期投入多200萬，但10年運維成本能節省500萬以上。
主流散熱技術全景圖
被動散熱：低功率場景的經濟之選
對于單模塊功率≤50kW或短時低負荷運行的PCS，被動散熱憑借零能耗、高可靠性成為首選。常見方案有兩種：
金屬散熱片+熱傳導：通過導熱硅脂將器件緊貼鋁合金散熱片，優化后的鋸齒狀結構使散熱面積提升3倍（翅片高度50-100mm、間距2-5mm）。這種方案廣泛應用于通信基站備用電源，某運營商數據顯示其MTBF（平均無故障時間）可達10萬小時以上。
相變材料輔助散熱：在散熱片與器件間嵌入石蠟（相變潛熱約200-300kJ/kg），能有效延緩溫度上升速度。深圳某充電樁配套儲能項目采用該技術后，短時過載能力提升40%，完美應對電動汽車快充時的脈沖負荷。
風冷散熱：中高功率場景的核心技術
50-500kW PCS模塊中，風冷散熱占據80%以上市場份額，技術成熟度最高。主要分為兩類：
強制風冷：軸流風扇提供50-200Pa風壓，風量可達1000-5000m3/h。設計時需特別注意：風扇與散熱片間距≥50mm防氣流紊亂，進風口過濾精度≥50μm防灰塵堆積?，F(xiàn)代PCS普遍配備智能溫控，70℃自動啟動風扇，既節能又降噪。

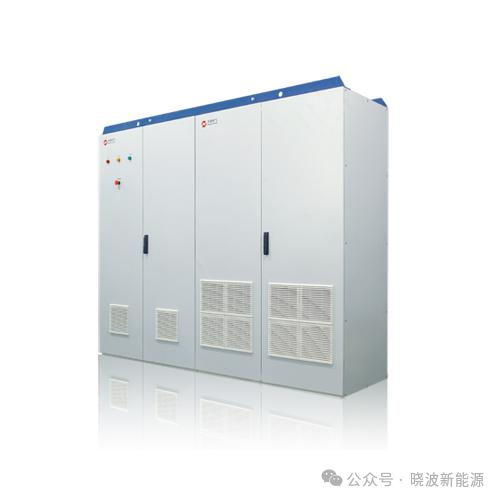

儲能變流器風冷散熱
熱管+風冷復合散熱：銅熱管的熱傳導效率是純銅的100倍，華為FusionSolar 250kW PCS就采用這種方案，在新疆吐魯番夏季45℃環境下仍能滿功率運行。實測數據顯示，相比傳統風冷，其散熱能力提升60%，噪音卻降低15dB。
液冷散熱：高功率密度的終極解決方案
當PCS功率超過500kW，液冷成為唯一選擇。目前主要有兩種技術路線：
間接液冷：功率器件貼附于金屬冷板，去離子水或乙二醇溶液以≥1.5m/s流速循環，熱交換效率超95%。寧德時代10MWh液冷儲能系統采用自研流道設計，冷板熱阻≤0.05℃/W，進出口溫差嚴格控制在5℃以內。
直接液冷：將模塊浸沒在氟化液中（沸點50-100℃），利用沸騰相變吸熱，散熱效率是風冷的5-10倍。特斯拉Megapack采用該技術后，功率密度提升至3.5MW/艙，噪音卻控制在40dB以下，相當于圖書館環境。
液冷儲能系統
特殊應用場景的散熱優化策略
高海拔挑戰：海拔每升高1000米，空氣密度下降約10%，風冷效率顯著降低。解決方案有二：要么將風扇功率提升20%-30%（如某青海光伏儲能項目），要么直接改用液冷。同時散熱片必須鍍鎳防腐，防止臭氧侵蝕。
極寒環境：-30℃以下時，液冷系統需添加50%濃度乙二醇防凍液，并配備5-10kW電加熱裝置。北方某風電場案例顯示，未預熱的液冷系統在冬季啟動時，器件溫差可達80℃，極易造成熱應力損壞。
防爆要求：石化園區等危險環境需采用隔爆型液冷機箱，冷卻液選用防火礦物油，電氣部件密封處理，防爆等級必須達到Ex d IIC T6標準。某煉化廠儲能項目就因初期防爆等級不足，被迫停工整改，損失超千萬元。
未來趨勢：高效化與集成化

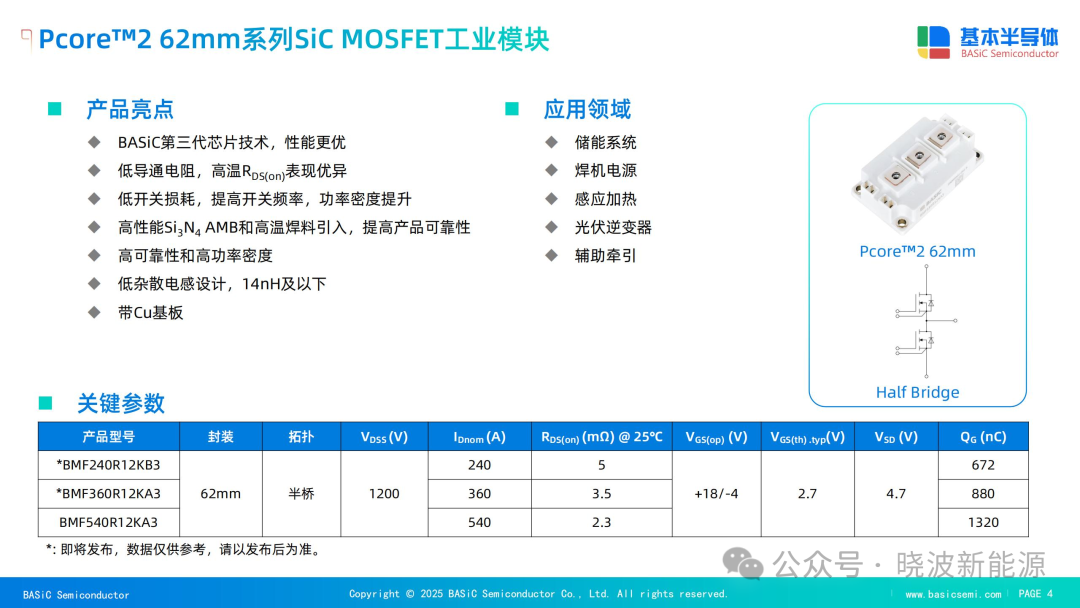

碳化硅器件革命：SiC器件開關損耗比傳統IGBT低70%，某100kW PCS采用SiC后，散熱器體積縮小50%，可從液冷降級為風冷。英飛凌最新一代CoolSiC? G5系列，在1200V電壓下導通電阻僅2.3mΩ，為散熱設計帶來更大余量。
碳化硅器件儲能應用
智能溫控系統：AI算法預測熱損耗，動態調節風扇轉速或冷卻液流量（溫度每升高1℃，風扇轉速提升5%），節能效率提升15%-20%。華為智能溫控系統甚至能根據天氣預報提前調整散熱策略，在極端天氣前做好準備。
結構一體化設計：比亞迪將散熱片與機箱框架壓鑄一體成型，熱傳導路徑縮短40%，重量降低15%。這種設計不僅提升散熱效率，還使PCS模塊裝配工時減少25%，非常適合大規模量產。
結語：散熱設計的哲學
儲能PCS散熱方案的選擇，本質是技術可行性與經濟合理性的平衡藝術。沒有放之四海而皆準的方案，只有最適合特定場景的選擇。隨著碳化硅器件普及和智能算法應用，未來散熱系統將更加精準、高效、低成本。
