中國儲能網訊：近日，國家知識產權局公布專利“基于不同時間尺度的獨立微電網分層協調控制方法”，申請人為南方電網科學研究院。

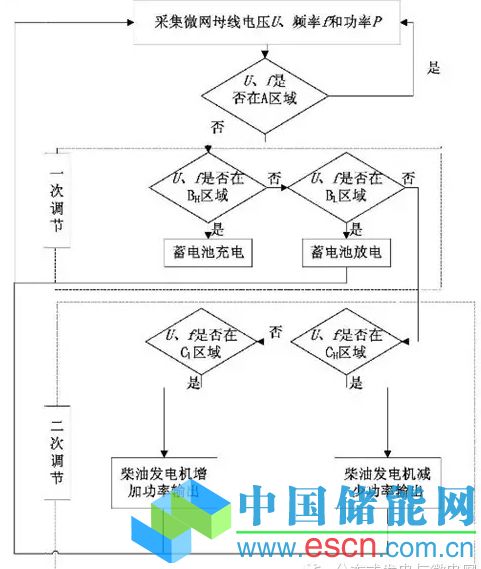

本發明公開了一種基于不同時間尺度的獨立微電網分層協調控制方法，包括如下步驟：
(1)根據獨立微電網系統電壓和頻率的動態特性，將電壓和頻率的波動幅度分別劃分為A、B和C三類區域，A區域表示電壓和頻率偏差在正常波動范圍，B區域表示電壓和頻率偏差稍微超出正常波動范圍，C區域表示電壓和頻率偏差嚴重超出正常波動范圍;
(2)實時監控并采集獨立微電網母線上的電壓值U、頻率值f和功率P，并判斷U、f所在的區域;
(3)若U、f處于A區域，則蓄電池儲能系統和柴油發電機組不參與調節;若U、f處于B區域，負責一級控制的蓄電池儲能系統參與調節以實現系統功率平衡;若U、f處于C區域，則二級控制的柴油發電機參與調節以實現系統功率平衡;
(4)重復采集U、f和P，直到判斷U、f處在A區域。
原標題:發明公布︱基于不同時間尺度的獨立微電網分層協調控制方法
