中國儲能網訊：微電網(Micro-Grid，MG)是由分布式發電(DistributedGeneration，DG)、負荷、儲能裝置及控制裝置構成的一個單一可控的獨立發電系統。
一、微電網的構成
微電網(Micro-Grid，MG)是由分布式發電(DistributedGeneration，DG)、負荷、儲能裝置及控制裝置構成的一個單一可控的獨立發電系統。
1.分布式發電(DG)：DG可以是以新能源為主的多種能源形式，如光伏發電、風力發電、水力發電、燃料電池、電動汽車電池等;可以是柴油機發電;也可以是熱、冷、電聯產形式存在，就地向用戶提供熱能，提高DG利用效率和靈活性。
2.負荷：負荷包括各種一般負荷和重要負荷。
3.儲能裝置：儲能裝置可采用各種儲能方式，包括物理儲能、化學儲能、電池儲能等，用于新能源發電的能量存儲、負荷的削峰填谷等。
4.控制裝置：由控制裝置構成控制系統，實現分布式發電控制、儲能控制、并離網切換控制、微電網實時控制、微電網能量管理等。

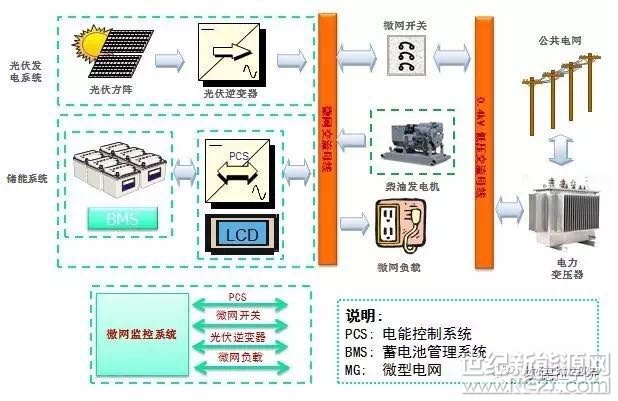

下圖是以光伏系統和柴油機為主的分布式能源微電網的結構和組成：
二、微電網的運行模式
1、并網運行
并網運行就是微電網與公用大電網相連，微網斷路器閉合，與主網配電系統進行電能交換。光伏系統并網發電。儲能系統可進行并網模式下的充電與放電操作。并網運行時可通過控制裝置轉換到離網運行模式。
2、離網運行

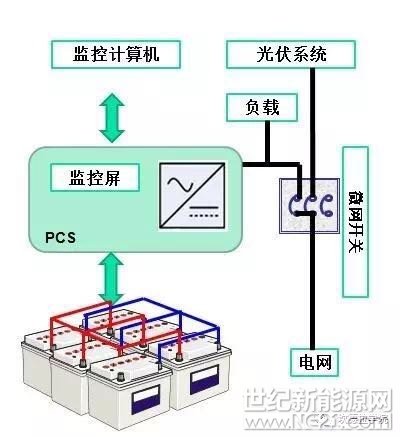

離網運行也稱孤島運行，是指在電網故障或計劃需要時，與主網配電系統斷開，由DG、儲能裝置和負荷構成的運行方式。儲能變流器PCS工作于離網運行模式為微網負荷繼續供電，光伏系統因母線恢復供電而繼續發電，儲能系統通常只向負載供電。
