中國儲能網訊：住友電氣工業株式會社（以下簡稱“住友電工”）創立于1897年4月，總部位于日本大阪市中央?yún)^(qū)，今年迎來了創業120周年。
住友電工集團自1897年創業以來，一直以電線、電纜的制造技術為基礎，到二十世紀五十年代中期開始向多元化方向進軍,進而成長為國際化跨國企業集團，目前業務涵蓋汽車、信息通信、電子、環境能源、產業原材料五大事業領域。
調研團專家與住友電工代表在總部合影
2017年12月6日，由中國化學與物理電源行業協會儲能應用分會和中國儲能網組織的儲能產業巡回調研團來到日本，走進住友電工，該公司研究開發部志賀信夫、山西利信以及住亞貿易（深圳）有限公司上海分公司新能源事業部總經理野口佳典等人員接待了調研團一行。
“我們將繼續運用多年積聚的技術實力，通過對多樣化產品群的革新及交叉融匯，在滿足社會新需求的同時,創造開發出更多的尖端技術，一如既往地為社會發展做積極貢獻。”野口佳典表示。
目前，隨著全球化進程的加劇，全世界的各種模式都在不斷變化。住友電工集團對迄今積累的技術能力和品種繁多的產品群加以革新并進行融合，來應對這一社會變化帶來的新需求，同時還積極開拓新領域，以實現未來的發展。
鑒于當今圍繞能源所產生的各種問題，住友電工認為利用可再生能源發電的獨立分散型電力系統將會日益受到矚目，為此正在推進與此相關的電力轉換控制、發電儲能等技術的研發工作。
太陽能、風能等可再生能源正在大規模發展，由于利用的是自然能源，無法控制發電量，因此可再生能源發電量的利用率較小，目前的波動性主要由水力和火力發電所彌補，但為了今后進一步的開發利用，必須解決剩余電力和頻率波動這兩個問題。而電池作為能解決這些問題的方案，自然備受矚目。
何為剩余電力問題：由于再生能源的發電量無法調節，所以就需要用發電機調節至必要的電量。再生能源發電量一旦提高，波動就會加大，與此同時，通過發電機發出的電量就會相應減少。而一旦火力發電等的發電量過度減少，就會導致發電機停機，若要再次啟動就得花很長時間。此時，可存儲大容量電能的蓄電池就發揮作用了。它可以儲存多余的電量，或者在再生能源發電量不夠時放電。
何為頻率波動問題：有時看似晴空萬里，太陽也會突然被云遮住…像這樣，再生能源即使在短時間內，發電也非常不穩定。如果在短時間內發生電力過剩、電力不足等情況，就會導致電網頻率波動，用電端電氣設備會因此無法正常工作。此時，對充放電反應迅速的蓄電池就發揮作用了。它可以做出與再生能源發電完全相反的動作，抑制頻率的劇烈變化。
調研團專家與住友電工代表在總部會議室座談
志賀信夫介紹說，住友電工開發的液流電池利用釩離子的氧化還原反應進行充放電，由進行充放電的功率反應器和用于儲存釩離子電解液的儲存罐組成。頻繁的充放電幾乎不會造成電極和電解液的劣化，因而電池的使用壽命較長。同時由于其正極和負極同為釩離子的溶液物質，故此維護簡單。此外由于其未使用易燃材料并可在常溫下進行工作，因此安全性能優異。由于其不僅適用于不規則且變化幅度大的充放電運行，并可對儲存電量進行準確監控，因此除了可用于夜間剩余電力的儲存，還適用于太陽能及風能等可再生能源的有效利用。
開發領先的能源管理系統
近年來，隨著社會對節能需求的產生，工廠、企業等大型用電單位越來越多地采用使用可再生能源的分散型電力系統。這種大型電力系統要求更高效地使用能源，能源管理系統在其中起著重要的作用。
住友電工新開發的能源管理系統sEMSA能減輕環境負荷、低成本高效率利用能源，系統特點如下。
1、開發能應對各種客戶需求的新的方式
住友電工將能源管理的作用層次化，將層內的各項功能模塊化，可通過組合所需的模塊構成sEMSA。從而實現了富于靈活性和擴展性的開發環境，能短周期、低成本地應對從系統到家庭的各種客戶需求和分散電源需求。
2、能瞬間應對電力需求響應（DR）
一般來說數學規劃(*3)是運營多個分散電源的最佳手法。在這一數學規劃方面，公司新開發了以短周期制定最佳用電計劃進行反饋控制的高速計算算法，與之前相比，減小了電力成本的預測誤差，且實現了實時運用。作為電力公司確保備用電力、平衡負荷的手段，在業界對DR日益高漲的關注中，sEMSA能在接到DR指令后瞬間應對。
3．既可實現最佳用電又可減少基本用電量遵守合同電力要求
sEMSA參照以短周期再計算后的最佳用電計劃，通過反饋控制調整從電力公司接受的電力，故而既能實現最佳用電，又能遵守合同電力要求。
4．投資回報條件等的各種仿真功能
對引進分散電源前的客戶單位，提出投資回報最佳條件的分散電源設備規格的方案，在引進該設備后，sEMSA能實現該條件下的用電。
推進儲能電站多重應用服務示范驗證
當今社會對于在工廠或企業等大規模用電方，在可再生能源的積極利用以及節能上也在不斷提出要求。因此，住友電工開發了由具有兆瓦級容量及功率的氧化還原液流電池和CPV聚光型光伏系統共同組成的兆瓦級發電儲能系統。在該系統的開發方面，公司分別與日新電機(Nissin Electric Co. Ltd.)、住友電設(Sumitomo Densetsu Co., Ltd.)和明電舍(Meidensha Corporation)開展了緊密合作。
據介紹，該系統在橫濱制作所進行微型智能電網系統的驗證測試，此系統通過直流電纜將包含住友電工自主開發的聚光型太陽能發電裝置（CPV）在內的多個可再生能源發電裝置，以及小型氧化還原液流電池等裝置連接起來。該系統通過能源管理系統（EMS），對太陽能及風能等不穩定可再生能源，以及照明和家電等較小規模用電負載進行管理，著重從消費者的角度來實現穩定高效的電力供應。
該系統利用3座氧化還原液流電池（共1MWx5h）、6臺燃氣發電機（共3.6MW）、28座CPV（最大發電量200KW）及制作所內的實際用電負荷，并與外部商業電網連接，進行sEMSA的驗證運行。作為日本經濟產業省“2012年度新一代能源和社會系統驗證計劃”中的“橫濱智能城市項目”(Yokohama Smart City Project)的一部分與明電舍合作進行。
住友電工CPV裝置光伏發電現場圖
該系統通過后端的能源管理系統，通過氧化還原液流電池充放電控制實現工廠接入電量的穩定，同時通過氧化還原液流電池補償受天氣影響的CPV發電量，從而實現太陽能發電的有計劃使用等內容進行驗證。
除此之外，在此系統中還計劃進行更多驗證，如作為普通蓄電池的功能，對于橫濱制作所內的削峰填谷運作（最大可減少1MW的用電）以及事先制定用電計劃，隨著電力負載的變化對放電量進行靈活調整。
住友電工橫濱制作所相關負責人表示，該儲能電站能源管理系統（EMS）除了對28座CPV的發電量進行監視之外，還肩負著監視商用電網、其他發電裝置、氧化還原液流電池以及辦公樓和工廠之間的用電流量的使命。所需的信息通過光纖通信網絡收集并于EMS服務器集中管理。
野口佳典介紹，該系統重點驗證了橫濱工廠用電削峰填谷的實現（最多可減少1MW的需求），通過將易受天氣影響的太陽能發電裝置與氧化還原液流電池進行組合，實現有計劃發電。這一改進將能夠提升太陽能發電的價值，加快其發展進程；根據用電量對電池進行放電控制，以達成事先設定好的需求計劃，對于控制發電站規模有所貢獻；通過氧化還原液流電池的充放電對太陽能發電量的劇烈波動做出補償，實現輸出平滑化。此措施可減輕對火力發電的負荷調整量，從而擴大可上網太陽能發電規模。
調研團專家在橫濱1兆瓦/5兆瓦時液流電池儲能電站現場交流
“該系統重點驗證如何減輕環境負荷、高效使用能源以使能源成本最小化、電力公司/集成商應對電力需求響應以及多個事業所和工廠間的30分鐘同時同量的電力輸送等功能?！弊∮央姽M濱制作所相關負責人介紹說。
野口佳典表示，目前，住友電工正在計劃將這些系統投入實際應用，特別是用于工廠和商業設施等用電大戶，以推動可再生能源的引入和能源的高效使用。
調研團專家在橫濱1兆瓦/5兆瓦時液流電池儲能電站現場合影由于風力發電與光伏發電易受風力、天氣等氣象條件影響造成發電功率波動不穩，從而影響到頻率等電能質量，業界對此十分關注。北海道電力在大力推進可再生能源發電的同時，一直致力于評估其對電力系統所帶來的影響。
12月7日，調研團一行在住友電工相關負責人陪同下，走進目前正在運行的全球最大的15MW/60MWh全釩液流電池儲能電站。

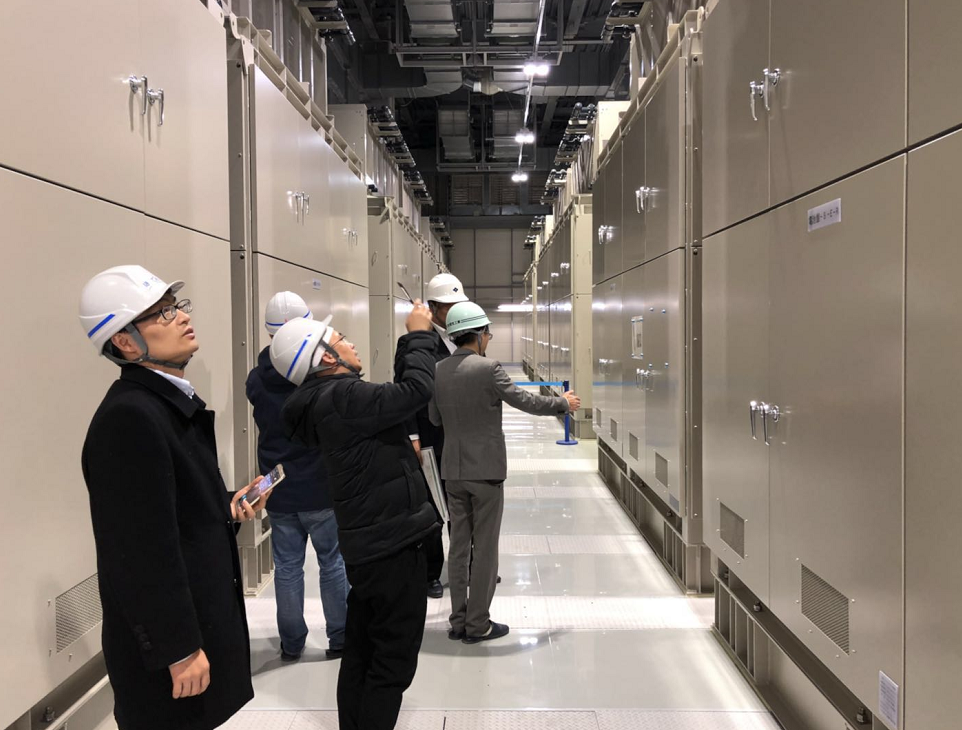

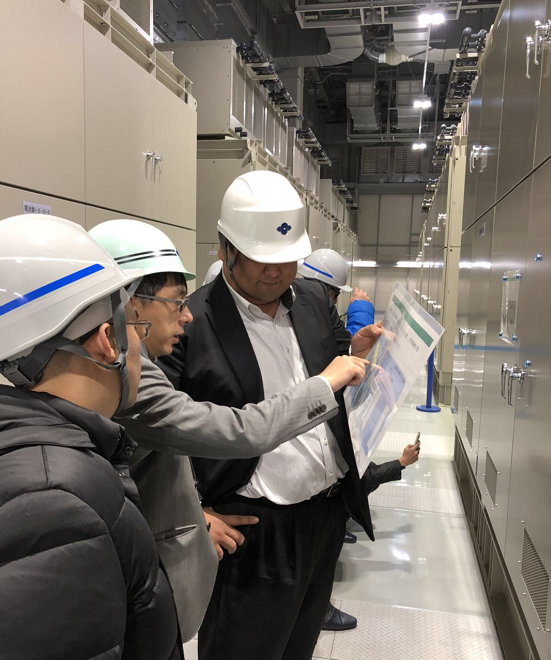

調研團專家在北海道15MW/60MWH全釩液流電池儲能電站現場交流
該電站由北海道電力株式會社與住友電工在南早來變電所共同建設。截至目前，項目已成功運行2年多時間。
調研團專家在北海道15MW/60MWH全釩液流電池儲能電站外部合影
該儲能電站在南早來變電站內建有專用廠房（2層樓），1樓放置電解液罐，2樓放置電堆、散熱設備和PCS系統，安裝面積約5,000m2。

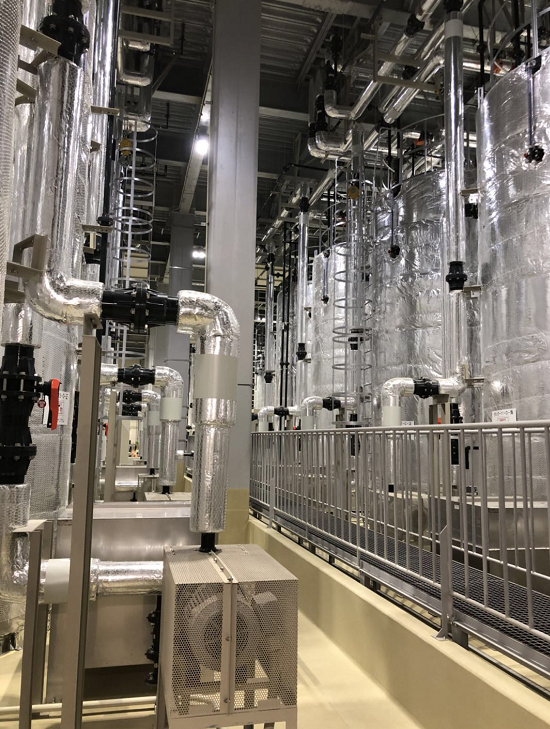

15MW/60MWH全釩液流電池儲能電站內部結構圖
據介紹，該項目是橫濱制作所氧化還原液流電池項目的15倍。從項目規劃、建設、系統安裝和調試、項目運營和后期維護，住友電工為此做了細致解決方案！

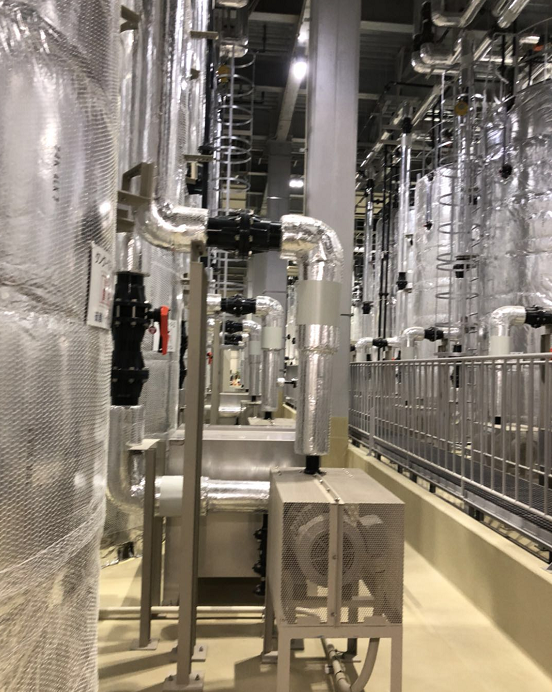

15MW/60MWH全釩液流電池儲能電站內部結構圖
該項目輸出功率為15MW，容量為60MWh，相當于6000戶家庭一天的用電量，項目試驗時間為：2015年12月至2019年3月。

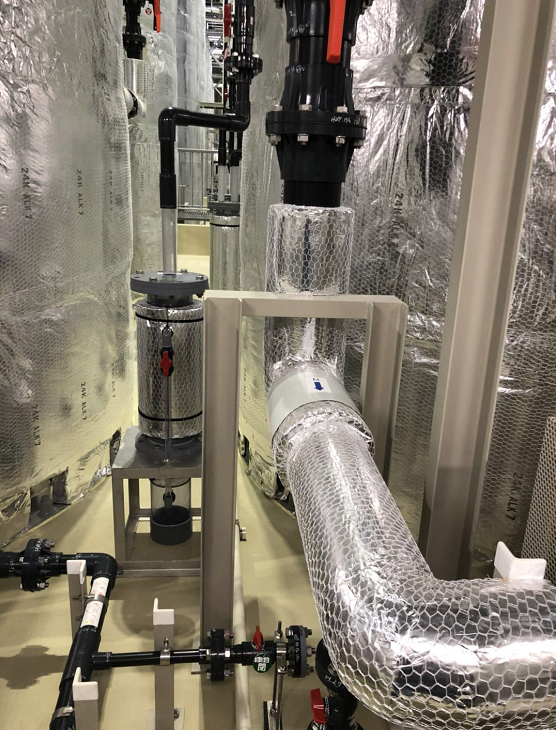

15MW/60MWH全釩液流電池儲能電站內部結構圖
據介紹，該系統安裝有13臺逆變器，其中一臺作為備用，平常正常使用為12臺，每臺功率為1.25 MW。
15MW/60MWH全釩液流電池儲能電站消防安全設施圖
在安全性上，該項目內部僅安裝幾個消防滅火器即通過了日本嚴格的安防審查。
該項目主要功能為：驗證將蓄電池用作頻率協調電源的頻率波動抑制方法；驗證基于蓄電池的剩余電力（降低成本）對策運行方法；驗證氧化還原液流電池的性能評估；驗證為了解決深度調峰不足時運行問題而開發的光伏、風電輸出功率預測系統等。
15MW/60MWH全釩液流電池儲能電站內部結構圖
其中主要控制模式驗證功能體現在：Governor Free相當控制（一次調頻）；負荷頻率控制LFC(二次調頻）；風力、光伏發電變動補償控制；長周期變動抑制控制（包含氣象預測）；火力深度調峰不足時的對策運行（包含氣象預測）；短、長周期綜合控制等。
Governor Free相當控制（一次調頻）是一種把電網用蓄電池看作調頻電源，在蓄電池側檢測頻率，根據頻率的偏差控制蓄電池的方式。主要使其回歸到基準頻率的蓄電池充放電控制。該控制對電池系統的要求主要有高速反應性，正確的SOC監視和SOC維持控制以及頻繁充放電的穩定性和高功率工作狀態。
負荷頻率控制LFC(二次調頻）是一種把電網用蓄電池看作功率調整的電源，像水力發電所的負荷頻率控制一樣由中央調度系統決定必要的功率調節量，分配到各水力發電所和電網用蓄電池的控制方式。
風力、光伏發電變動補償控制是一種收集多數的風力、光伏發電的數據，補償這些合成功率短周期變動的控制方式。
抑制長周期變動是一種基于風力和光伏發電功率預測，緩和和這些發電的長周期功率變動，控制蓄電池充放電的方式。
火力深度調峰不足時的對策運行是一種風力、光伏發電功率的預測和供需計劃來預測過剩電力的產生，保證充電所需容量、確立放電計劃并投入運行的方法。
短長周期混合控制是一種發揮液流電池的特性，組合短周期和長周期控制，根據中調指令控制蓄電池系統運行，使電池系統全體最優化運行的控制方法。
據介紹，短周期充放電次數運行實驗顯示系統能量效率為：6秒/次×3小時連續充放電+為滿足初始狀態SOC的補充電量，輸出積分電量/輸入積分電量（包含輔助動力、補充電量）=72%。
“住友電工將與北海道電力共同在北海道電力的大容量電力系統變電站內安裝大型蓄電池，驗證電池對風力發電以及光伏發電功率波動進行調節的功能，并將開發最佳控制技術，力爭實現兩公司不同技術的結合，為可再生能源的進一步推廣普及做出貢獻?！币翱诩训浔硎?。
據介紹，住友電工還研發生產了新型（集裝箱式）液流電池儲能系統，整個系統按照40尺標準集裝箱設計容量為500千瓦時。其主要優點有：電解液存儲罐也能放在容器內；現場不需要電解液管道工程；現場設備安裝和組裝工程簡單化；運費也能降低；電池主體（單元）高功率化，輸出密度約2倍，讓系統更加緊湊化、降低成本。
據介紹，住友電工液流電池儲能系統也在不斷進軍海外市場。與美國加利福尼亞州政府以及美國電力巨頭San Diego Gas and Electric公司（以下簡稱為SDG&E公司）合作，在該州圣地亞哥開始進行美國最大規模的氧化還原液流電池蓄電系統的運行驗證。
此項目是在變電所內安裝氧化還原液流電池（2MW×4h），作為系統用蓄電池，進行頻率調整、電壓調整、剩余電力處理等多種用途運行，對提高氧化還原液流電池經濟價值的輸配電并用進行運行實證。
本次驗證采用氧化還原液流電池作為系統用蓄電池，它不但使用壽命長、安全性高，而且適合需要高速響應性的用途（短周期）和需要長時間容量的用途（長周期），在SDG&E公司的協助下，在變電所內安裝該蓄電池進行實證。具體來說，就是在配電網進行頻率調整、電壓調整、剩余電力處理等復合（支持多種用途）運行，對安裝在變電所內的氧化還原液流電池的可靠性和經濟性進行評價后，對于接到系統運用機構發出的指令后利用輸電網提供的輔助服務*2等的作用，進行技術實證，并對提高氧化還原液流電池經濟價值的輸配電并用進行運行實證。
該項目驗證目的在于解決可再生能源增加引起的頻率和電壓變動、剩余電力等課題，并提高蓄電池的性價比。
調研團代表在15MW/60MWH全釩液流電池儲能電站內部合影
另外，住友電工向臺灣電力綜合研究所交付了額定功率125kW的氧化還原液流電池。該項目蓄電池額定功率與容量125kW×6h，主要驗證可再生能源發電功率穩定化、電力成本最小化、需求響應、獨立運行等功能。
其主要配置設備有氧化還原液流電池、太陽能發電板、風力發電機、柴油發電機、負載等。
液流電池具備維護簡便,安全性能優異；充放電基本不會對電極和電解液造成損傷，使用壽命長；可準確監測、控制充電電量等優勢，但在系統效率和成本上需要更多改進和優化。
隨著我國大連融科200兆瓦/800兆瓦時的全球最大全釩液流電池項目逐步落地實施，全釩液流電池正在不斷刷新的世界紀錄，其更強大的功能和更優化的系統解決方案將釋放出來。相信在住友電工、大連融科、湖南德沃普等領先企業的不斷推進下，液流電池儲能系統將為全球新能源事業發展不斷增添新動力。
