中國儲能網訊：經過幾年的研究工作，德國弗勞恩霍夫協會風能和能源系統研究所（IWES）的StEnSea項目（Stored Energy in the Sea）已進入測試階段，并于上周宣布成功完成了一次為期四周的探索性試驗。

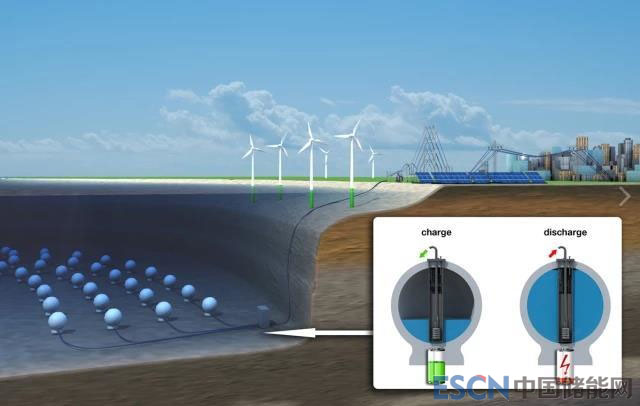

圖1 StEnSea項目示意圖
StEnSea項目為安裝在海底，可與海上風電場聯接的大型儲能設施。其儲能原理類似于常規抽水儲能電站的物理原理，但其儲能主體為多個內直徑30米的混凝土空心球。這些球會被放在600~800米深的海床上。每個球里都有一臺水輪發電機和一臺水泵。
StEnSea概念設計使用大海作為上水庫，其壓力梯度大致對應于水的深度。集成了可逆式水泵水輪機的空心腔體作為下水庫，放置于海床上。

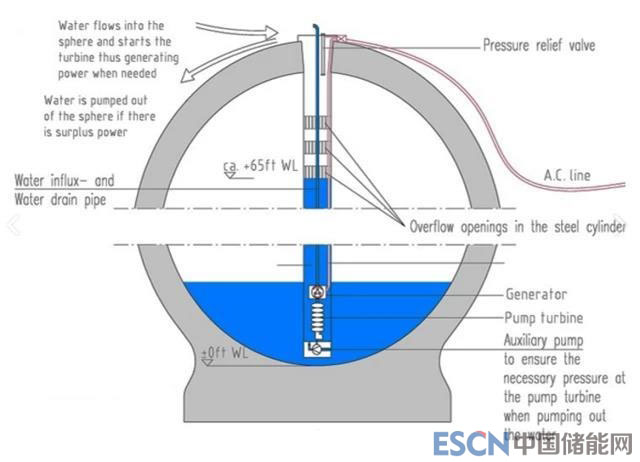

圖2 儲能球體設計圖
StEnSea系統主要技術參數：
材質：混凝土
壁厚：2.7 m
水輪機：5 MW
充電時間：4小時
容量：20 MWh
內徑：30 m
最小水深：700 m
壓力：70 bar
存儲體積：12 000 m3
效率：80-85%

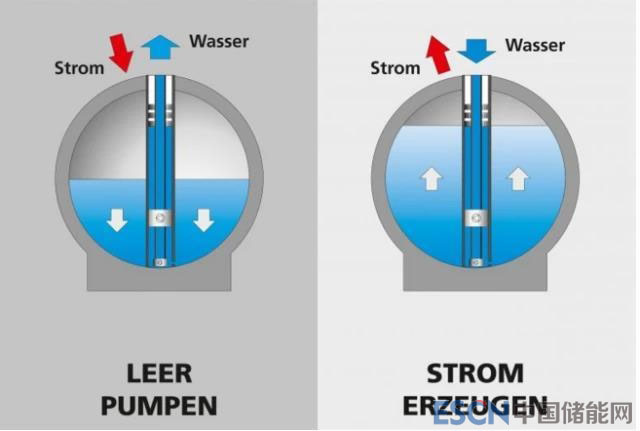

圖3 左圖為耗電抽空球中水，右圖為放水入球發電
當電網負載低，電力多余時，水泵就會耗電把海水抽出，進行儲能。當電網負載高，需要峰值發電時，這些球體的閥門就會打開，讓涌進的海水驅動水輪發電。這一概念設計未來將有望在海上風電場附近安裝大型儲能容量。
建設成本：
儲能成本：約2-4歐分/kWh
經濟可行性：約20 MWh/個
建造及設備成本：1 200-1 300 歐元/kW，即600萬歐元/個
研究人員們預計，如果使用5 MW的水輪發電機，每個內徑30 m的空球可以最高連續發電4小時。意味著每個空球都可以存儲20 MWh的電力。如果有80個以上的儲能球被并聯在一起，其總儲能效果足以有效地影響電網。該項目負責人Matthias Puchta表示，通過全球探測，適合建造該系統的地點的總儲能，加起來一共有8170億kWh。
為了驗證該技術的可行度和搜集數據，研究人員建造了一個1：10比例的縮小版進行探索性實驗。這個縮小版空心球被放在了博登湖水下100 m的湖底，進行了一次為期四周的實驗。由于該探測性實驗的成功，研究人員們表示他們將會著手進行一次為期更長，體積更大的實驗。
圖4 從博登湖中取出，為期4周的探索性試驗所使用的直徑3 m混凝土空心球
來源：德國弗勞恩霍夫協會風能和能源系統研究所、麻省理工科技評論綜合編譯
