目前，在新能源電站中應用了大量的通訊線纜、數據采集器、光纖交換機、本地監控等設備，成本高，可靠性面臨著挑戰。而5G作為新一代通信技術，其高數據速率、延遲少、節能、系統容量大和支持大規模設備連接等特性，可減少新能源電站的控制路徑，提高系統的響應速度。
近日，國家知識產權局公布專利“一種基于5G的智能化光伏發電系統”，通過5G技術實現新能源光伏電站的設備互聯，降低了成本，提高了可靠性。

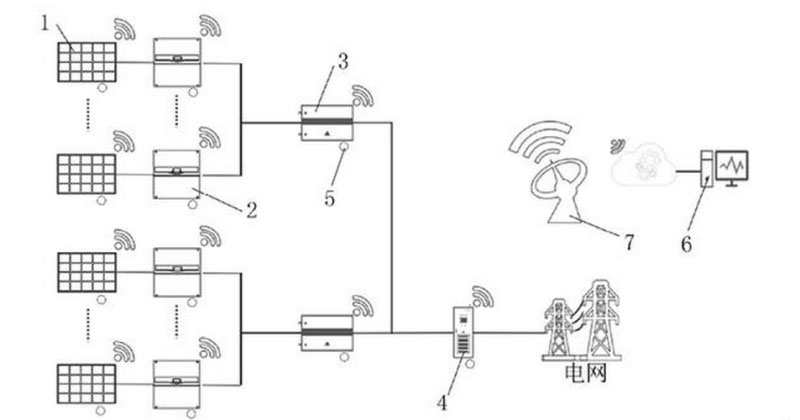

系統結構圖
該系統包括構成電力輸送線路的光伏組件、逆變器、交流匯流箱與配電柜。每個光伏組件、逆變器、交流匯流箱與配電柜均分別搭載有5G終端。發電系統還包括云平臺，各個5G終端、云平臺與5G通訊基站構成5G通訊網絡。
各個5G終端分別將光伏組件、逆變器、交流匯流箱與配電柜中的數據信息通過5G通訊網絡發送給云平臺。云平臺對獲得數據信息進行監控、并通過5G終端對各個光伏組件、逆變器、交流匯流箱與配電柜進行遠程控制。
本系統通過5G通訊功能，實現了電站組件的監控，可以對問題組件進行快速隔離和關斷等功能，緊急狀況下隔離和斷開系統所有組件和設備，系統更安全。此外，所有算法在云端實現。云端通過算法對系統設備的運行情況進行分析、優化，并通過5G通訊網絡對系統進行控制。
本系統實現了對故障點的精準定位和監控，提高運維效率，減少運維時間，降低運維成本。
