中國儲能網訊：UPS的蓄電池一般處于備用狀態,是一種睡資產,本文的概念是將這睡資產盤活,變成賺錢工具。利用UPS低負載率時,每天將多余的電量在峰值電價時放電套利。這概念具有很好的實用性以及經濟性。
UPS的特性和痛點
UPS主要功能是保障一些重要負載的電力不間斷供應,目前廣泛應用于數據中心,醫院,鐵路,金融等等有重要負荷的行業。UPS具有如下的特性和痛點:
1、UPS主要特性
1、UPS需要實現無縫切換,切換時間≤5ms;
2、UPS應用于有重要負載的場合,所以一般均有油機作為備用,要求UPS電池后時間為15min;
3、大部分采用鉛酸電池;
4、UPS是必需的,與經濟效益無關。
2、UPS的痛點
1、蓄電池在使用周期內很少放電,成為“睡資產”;
2、電池一般處于浮充狀態,實際健康情況不明;
3、電池壽命一般4～5年即需要更換;
4、在負載較低時,電池的容量是極大的浪費,以數據中心為例,數據中心供電系統一般采用2N架構,即有兩路市電及UPS給負載供電,在數據中心設計時,兩路UPS均以滿負載備電15min設計,但實際上機柜需要根據情況增加,即負載是慢慢增加的,所以兩路市電均正常時,每一路的負載率最大不超過50%,一般負載率大約40%左右。
儲能系統的特性和痛點
這里的儲能系統指狹義上的電化學儲能系統,儲能系統經過近幾年的飛速發展,由于自身的局限性,目前已到瓶頸期。
1、儲能系統的特性
1、儲能系統一般利用電價的峰谷差套利,一般每天放電2～8h;
2、目前電池大多采用鋰電池和鉛碳電池,因?yàn)殡姵氐难h(huán)壽命與放電深度有關,不能100%放空,以鉛碳電池為例,放電深度60%左右最佳;
3、C&D鉛碳電池電池相比UPS電池,使用壽命較長,50%DOD(放電深度)條件下,可循環使用5000次。
2、儲能系統的痛點
1、目前國內各省的峰谷價差不同,差價低的地區沒有經濟性;
2、回收周期長,甚至不能回本;
3、每天深度放電會嚴重影響電池壽命,需要預留40%左右容量,形成浪費;
4、儲能系統不是必須的,有經濟價值才有安裝價值,但以目前國內的峰谷電價較低,電池成本相對較高,目前儲能很難盈利,這也是制約儲能發展的主要原因。
3、低負載率儲能概念
低負載率儲能概念是將UPS和儲能相結合的一種全新應用概念,需要的改動如下:
一是UPS軟件升級優化,使其每天在固定的峰電時段以設定的功率放電,在谷電時段以設定的功率充電;
二是將鉛酸電池改為鉛碳電池,由于原來的普通鉛酸電池循環壽命較短,改為鉛碳電池后大幅提升循環壽命,增加成本不多。
與原UPS系統相比,改動很小,且不增加占地面積,根據目前負載的情況設計充放電策略,在保障目前負載備電要求的前提下,利用峰谷差將多余電能做充放電循環實現盈利?？蓭砣缦潞锰?
1、系統每天充放電,可準確知道電池的健康狀況,避免原來浮充電處在緊急情況下放不出電的情況;
2、壽命更長,原來的普通鉛酸電池浮充壽命約5年左右,50%DOD壽命達壽命約9年;40%DOD壽命達壽命達10年;
3、可快速回收多增加的成本,回本周期為2～3年,能產生很好的經濟效益,總收益可達增加投資額的4倍(不同的峰谷電價有不同的收益)。

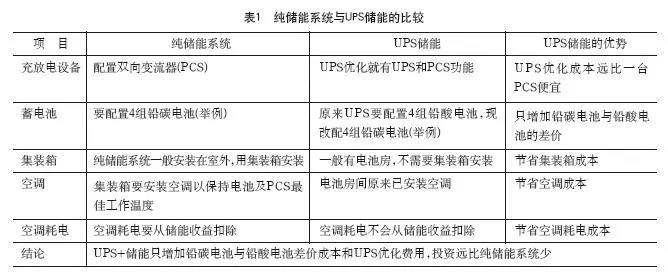

純儲能系統與UPS儲能的比較見表1。
低負載率儲能經濟效益分析

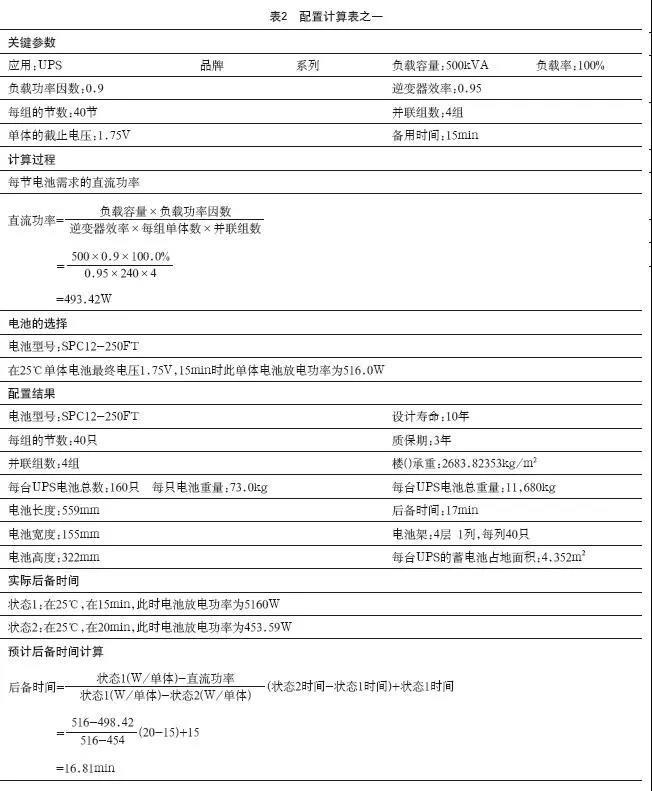

1、以500kVA的UPS為例,在滿負載條件下,配置160只12V/200Ah鉛碳電池,后備時間為16.8min,配置計算表見表2。

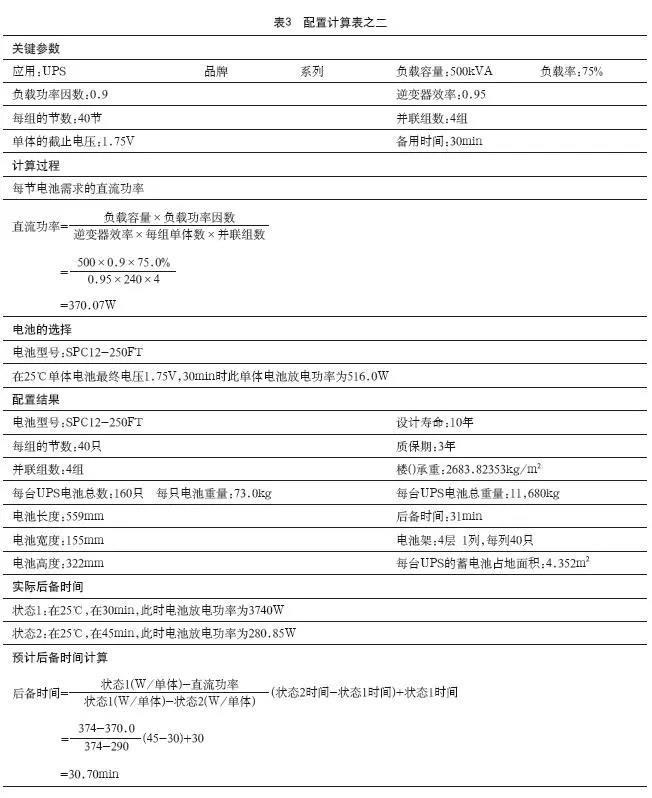

2、以500kVA的UPS為例,在75%負載條件下,配置160只12V/200Ah鉛碳電池,后備時間為30.7min,配置計算表見表3。

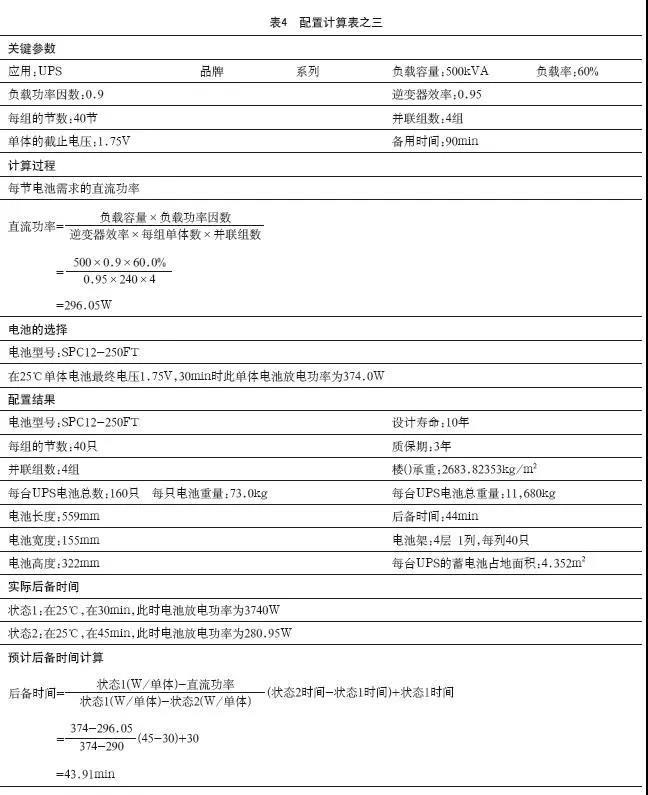

3、以500kVA的UPS為例,在60%負載條件下,配置160只12V/200Ah鉛碳電池,后備時間為43.91min,配置計算表見表4。

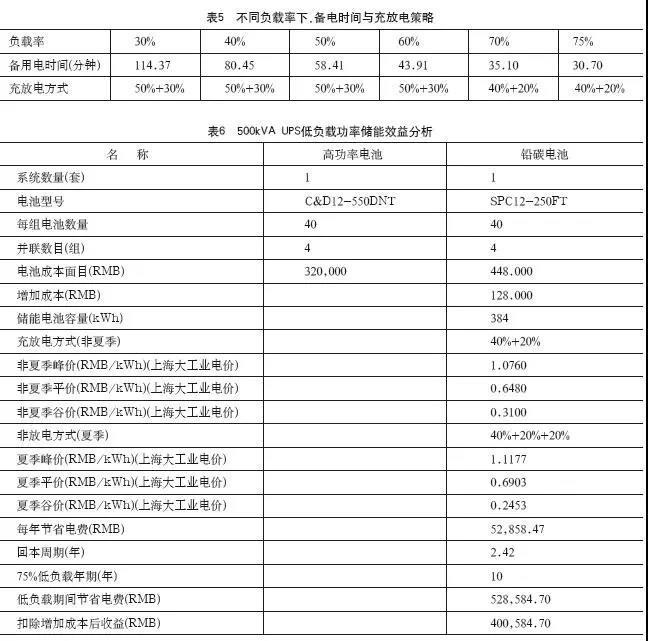

4、500kVAUPS配置SPC12-250FT×40只×4組,在不同負載率備電時間及充放電策略見表5。
5、500kVA的UPS,在75%負載條件下的經濟效益分析見表6。
6、5500kVAUPS低負載功率儲能效益分析(表6)
由表6可知,系統增加成本128,000元,每年節省電費52,858元,回本周期2.42年,壽命周期內總節省電費528,584元，扣除鉛碳電池增加成本后總收益400,584元(不同的峰谷電價有不同的收益)，從這案例，總收益甚至連鉛酸電池的成本也可以收回來。
UPS儲能系統需要UPS新增的功能
1、UPS要具有市電與電池聯合向負載供電的功能;
2、UPS要有儲能模式和應急模式。市電正常時,UPS按預設的儲能模式,按時按市電的充放電功率進行充放電運作。當市電中斷時,UPS立刻轉為應急模式(正常的UPS模式),全部由電池供電給負載。
市場應用和發展趨勢
1、市場應用:本概念應用大至大型數據中心機房的UPS或HVDC設備,小至獨立UPS系統或EPS系統,甚至任何后備電源系統都可以通過不同的電池容量配置進行儲能套利,將睡資產盤活;
2、發展趨勢:這是小投資大收益的概念,加上國家大力推廣儲能,市場認知后,未來發展趨勢是鉛碳電池取代鉛酸電池在所有后備電源的應用,作為儲能使用。
結束語
1、由于UPS儲能的備電時間同樣是15min,所以原則上不增加電池的安裝面積;
2、UPS儲能充放電改變是屬于功率變動,不屬于市電切換,UPS基本性能不變,UPS的可靠性不變;
3、用戶多付一點電池成本,由鉛酸電池改為采購鉛碳電池。從峰谷電價除了可以收回增加的投資成本外,甚至可能收回鉛酸電池的成本(根據不同地區的峰谷電價有不同的收益。);
4、鉛碳電池的安全性與鉛酸電池相同,不用擔心電池的安全問題;
5、電池有更長的使用壽命;
6、天天放電,可以清楚知道蓄電池的健康狀況,電池用得更安心。由此看來,UPS儲能概念百利而無一害,值得廣泛推廣。
作者簡介
文寶玉:蘇州安鑫儲能科技有限公司總經理。
