先說比亞迪CTP，這是昨天一個朋友發我確認的圖，問是否是比亞迪的CTP技術。我個人感覺基本就是了，但可能不一定是最終的量產產品，這可能是個手工件。
在《比亞迪刀片電芯與GCTP技術》一文中，對BYD整個CTP方案的思路進行了詳細介紹，唯一還沒有確認的方案就是電連接，當時推斷的FPC方式，這里可以看得比較清晰。如上圖，整個電芯連接單元(CCU)由軟巴匯流排+隔離板+FPC+傳感器構成。
電芯與電芯之間通過軟巴連接，每個軟巴左右各有兩個大孔，大孔先套在電芯的輸出極上，再通過焊接工藝進行連接；電壓（和溫度）的采樣直接在軟巴上完成，再通過FPC與BMS進行通訊；FPC組件在與匯流排進行連接時，通過一個（鎳）片來銜接，F(xiàn)PC基材的一端與（鎳）片焊接連接，然后（鎳）片通過鉚釘（不確定是否是該方案）與匯流排連接，再通過焊接形成最后的固定。
在匯流排組件與電芯之間有白色的隔離板，主要對匯流排起固定、限位和絕緣作用，隔離板應該是通過膠與電芯端進行連接。
在靠近電芯輸出極端面的位置，電芯與電芯之間有白色的隔墊，從視覺上看，這個隔墊有一定的厚度；在電芯中間部分，有灰色的間隔物（泡棉？），看上去灰色間隔要比白色隔墊薄一些，這意味著中間的部分可能有間隙或是沒有兩端受力大。這兩處的隔墊設計，推測應該是隔熱防火和預留電芯膨脹力的膨脹空間。
值得注意的一點是整個CCU單元將電芯防爆閥稍有遮蓋一部分，發生泄爆時有影響。

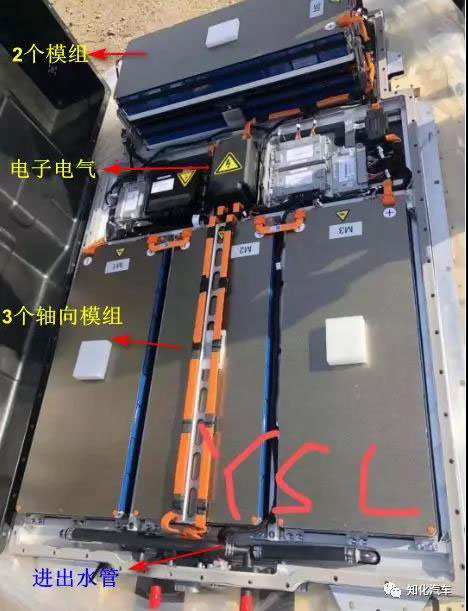

再看寧徳時代的CTP包，如下圖所示。
寧徳CTP包也應該是有多個方案，這只是給某家整車企業的量產包。總體看上去，這個包其實沒有太多的新意，相對比亞迪的刀片電池+CTP方案，差了一代技術左右，不夠驚艷。
寧徳CTP是以三元電芯為基礎進行的，采用的是他們已有的、傳統的電芯（一端出極耳），三元在比能上比磷酸鐵鋰占優勢，但當比亞迪將鐵鋰的電芯做大后，整包的比能不一定給寧徳的低。
寧徳CTP更像是一種“大模組”方案，通過縱橫梁為模組提供固定隔離。這個包共有5個“大模組”（圖中M1、M2…M5），后端電芯堆兩層，前部有3個模組，與Model 3類似，沿整車軸向進行布置；中間的空間布置BMS、高壓配電BDU等，結構的劃分很清晰，模組的連接也非常簡潔。
每個模組的上方都有金云母，以防火阻燃，是能看到的明顯安全措施。熱管理方面采用水冷設計，冷板平鋪在電芯底部（通過導熱膠增加導熱率）。
這個方案稍做調整，把后端兩層模組取消，將前部3個模組再繼續加長，電子電氣部分集成放置到后端，可能集成的效率會更高——這基本就是Model 3的布置了。
單從技術層面而言，寧徳時代CTP可以稱之為1代CTP技術，比亞迪CTP可以稱之為2代CTP技術，無論對于集成效率還是成本，比亞迪都將占據優勢。不過，從技術落實到產品層面，還有很多的路要走，這其中還有很多的問題待解決。
這兩個CTP技術的最大風險都在于安全，寧徳的CTP選用三元，電芯熱失控的風險高于比亞迪的鐵鋰，而比亞迪的長電芯無論是電芯本身工藝，還是在整包層面的結構，電氣安全，都是個大的挑戰，沒有成熟案例參考。所以，從產品層面來看，難以說誰的優勢更大。就個人感覺來說，我比較擔心比亞迪一貫的風格：技術為王，產品一般。
但目前，比亞迪其實沒有更好的選擇，如果按照常規思路去走，只會被寧徳拉下更遠。刀片電池和CTP給了他一次機會。
無論是寧徳時代，還是比亞迪，他們做出對CTP的嘗試，都是非常值得稱贊的，這其實是在LG軟包590模組的壓力之下，而產生的迎擊式創新。LG的590軟包模組技術，國內企業還是無法實現。主要卡在工藝上。

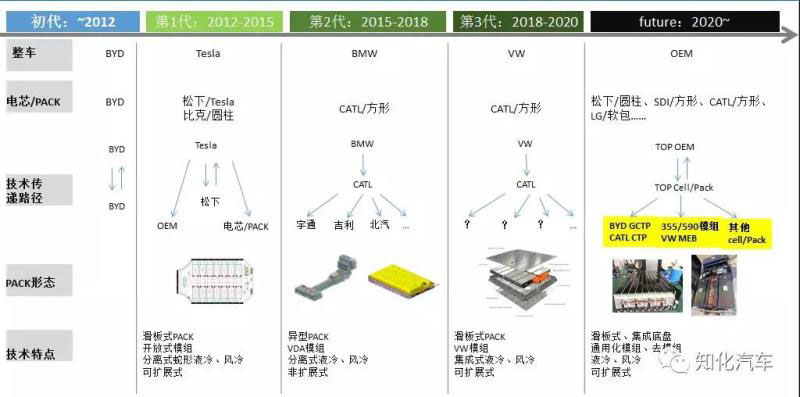

回頭再總結下國內PACK集成技術的迭代，我把之前的圖進行了更新，如下。目前來看，VW的MEB對國內的沖擊沒有想象中的大，至少不會達到BMW對國內PACK技術的影響程度。
進入2020年后，PACK技術的發展趨勢已經比較明顯了：圓柱方面，特斯拉將繼續引領發展，國內跟進的企業越發之少了；軟包方面，LG將繼續在355/590模組、MEB技術兩個領域引領，國內企業會有不少跟進，尤其是搞軟包的；方形方面，355/590模組、MEB技術將逐漸得到吸收轉化，與此同時，CTP將在比亞迪和寧徳時代的引領下異軍突起，挑戰全球的最佳動力解決方案。
